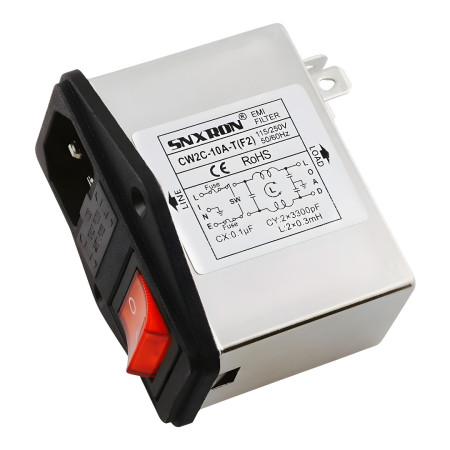

Filtro de entrada de red con interruptor IEC C14 y CW2C, fusible doble, interruptor rojo, 250 V CA

Módulo de entrada de red para montaje en panel que combina entrada IEC C14, filtro EMI e interruptor basculante iluminado. La variante CW2C-10A-T(F2) está diseñada para la entrada de alimentación de dispositivos que requieren supresión de interferencias en la red y protección integrada mediante un fusible doble (F2). La instalación está diseñada para un orificio de montaje en el panel.

Especificaciones técnicas

• Modelo: CW2C
• Tipo: Filtro de potencia tipo conector IEC (filtro EMI de entrada de red con conector IEC)
• Tensión nominal: 115/250 V CA
• Corriente nominal: 3A, 6A, 10A (según la variante)
• Conmutación: rojo con luz de fondo
• Frecuencia de funcionamiento: 50/60 Hz
• Protección: doble fusible (F2)
• Tipo de entrada: IEC C14
• Conexión: monofásica
• Corriente de fuga: < 0,5 mA
• Temperatura de funcionamiento: -25 a +85 °C
• Categoría climática: 25/085/21
• Material/diseño: carcasa con superficie niquelada
• Dimensiones (según documentos): 66 × 52 × 58 mm
• Certificación (según documentos): CE, RoHS
• Montaje: montaje en el orificio de montaje del panel

Funciones y características

• Filtro EMI integrado para reducir la interferencia de alta frecuencia en la entrada de energía del dispositivo
• Conector de entrada IEC C14 e interruptor basculante en un solo módulo
• Protección con fusible doble (F2) para protección de ramal de alimentación según diseño del dispositivo
• Adecuado para aplicaciones de red estándar 115/250 VCA a 50/60 Hz
• Montaje en panel para una rápida instalación en el gabinete del equipo

Ideal para

• Entrada de potencia para equipos industriales y de laboratorio
• Entrada de potencia para dispositivos de medición y unidades de control
• Equipo que requiere una combinación de cable de alimentación IEC, interruptor y filtro EMI de red
• Uso en servicios y producción en el diseño y montaje de cuadros eléctricos.

Contenido del paquete

• 1 filtro de entrada IEC de panel CW2C con interruptor de encendido/apagado

¿Por qué elegir este producto?

• Integración compacta de múltiples funciones (IEC C14 + interruptor + filtro EMI + protección por fusible) en un elemento del panel
• Parámetros adecuados para una fuente de alimentación de red común de 115/250 V CA y una carga de corriente de hasta 10 A
• El montaje en panel simplifica el diseño de la entrada de energía del dispositivo
• Certificaciones listadas (CE, RoHS) según documentos disponibles

Instrucciones de instalación y funcionamiento

• Instálelo en el orificio de montaje correspondiente en el panel y asegúrese de la estabilidad mecánica de acuerdo con el diseño del gabinete.
• Observe la correcta conexión de los conductores LÍNEA (L), NEUTRO (N) y PE según la marca del módulo y según el diagrama de su dispositivo.
• Conecte el lado de salida (CARGA) al circuito de alimentación del dispositivo; conecte el lado de entrada a la fuente de alimentación de red.
• Seleccione e instale fusibles de acuerdo con los requisitos de la aplicación y los límites de diseño del dispositivo.

Aviso de seguridad

• El producto está diseñado para funcionar con una tensión de red de hasta 250 V CA. Una instalación incorrecta podría provocar una descarga eléctrica o daños en el dispositivo.
• La instalación y conexión deben ser realizadas por una persona calificada de acuerdo con las normas y regulaciones aplicables.
• Antes de cualquier intervención, desconecte el dispositivo de la fuente de alimentación y verifique que no haya tensión.
• Asegúrese de que el conductor de protección PE esté conectado de forma fiable.
