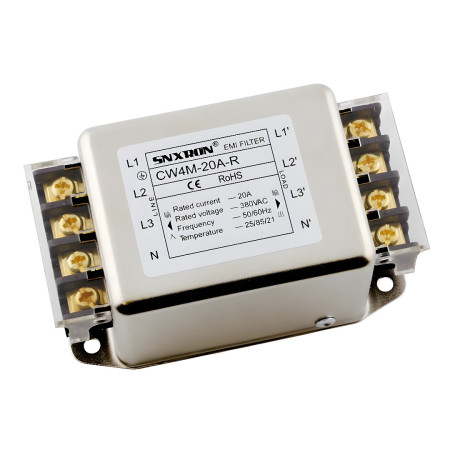

Trojfázový EMI filter CW4M, 380VAC

Trojfázový štvorvodičový sieťový EMI filter na potlačenie elektromagnetického rušenia v napájacích vedeniach 3f systémov. Je určený pre inštalácie s vyšším prúdovým zaťažením, kde je požadované obmedzenie šírenia rušenia medzi napájacou sieťou a pripojeným zariadením (napr. rozvádzače, priemyselné zdroje, meniče a ďalšia výkonová elektronika).

Technické špecifikácie

• Typ: trojfázový štvorvodičový EMI filter
• Model: CW4M-XXX-R
• Menovitý prúd: 3A, 6A, 10A, 20A, 30A (podľa varianty)
• Menovité napätie (AC): 380 V AC
• Prevádzková frekvencia siete: 50/60 Hz
• Montáž: upevnenie cez montážne otvory
• Pripojenie: svorkovnica
• Únikový prúd: < 0,5 mA
• Rozmery: 97x55.5x45mm
• Prevádzková teplota: -25 až +85 °C
• Kryt: niklovaný kovový plášť
• Certifikácia (podľa podkladov): CE, RoHS

Funkcie a vlastnosti

• Filtrácia rušenia na napájacej vetve pre 3f + N aplikácie (L1, L2, L3, N) s ochranným vodičom (G)
• Konštrukcia s kovovým tienením pre obmedzenie vyžarovania a zlepšenie EMC správania zostavy
• Svorkové pripojenie vhodné pre pevnú inštaláciu v rozvádzačoch
• Montáž pomocou skrutiek cez montážne otvory pre mechanicky stabilné uchytenie

Ideálne pre

• Priemyselné rozvádzače a distribučné skrine
• Spínané napájacie zdroje a výkonové napájacie vetvy
• Frekvenčné meniče, servopohony a ďalšie 3f výkonové zariadenia
• Aplikácia so zvýšenými požiadavkami na EMC a potlačenie rušenia medzi sieťou a záťažou

Obsah balenia

• 1× EMI filter CW4M-20A-R

Prečo zvoliť tento produkt

• Jasne definované elektrické parametre pre 3f sieť 380 VAC a prúd 20 A
• Priemyselné prevedenie s kovovým krytom a svorkovnicou pre pevnú inštaláciu
• Vhodné riešenie pre obmedzenie šírenia vysokofrekvenčného rušenia v napájacích vedeniach

Pokyny na inštaláciu a prevádzku

• Zapojenie vykonávajte podľa značenia svoriek: vstup (LINE) a výstup (LOAD) pre L1, L2, L3 a N; ochranný vodič pripojte na svorku G.
• Pre dosiahnutie účinnej filtrácie inštalujte filter čo najbližšie k miestu vstupu napájania do zariadenia a minimalizujte dĺžku neodtienených vodičov.
• Zaistite pevné mechanické uchytenie cez montážne otvory a spoľahlivé uzemnenie kovového plášťa.

Bezpečnostné upozornenie

• Zariadenie je určené na prácu s nebezpečným sieťovým napätím 380 VAC. Inštaláciu smie vykonávať iba kvalifikovaná osoba.
• Pred montážou, zapojením alebo údržbou vždy odpojte napájanie a overte neprítomnosť napätia.
• Ochranné uzemnenie (G/PE) je nutné pripojiť správne as nízkou impedanciou; nesprávne uzemnenie môže znížiť účinnosť filtrácie a zvýšiť riziko úrazu.
