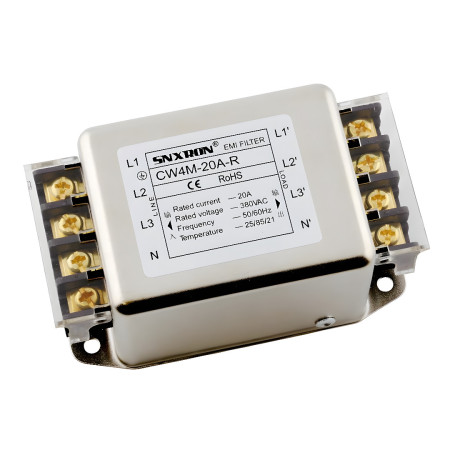

Trofazni EMI filter CW4M, 380VAC

Trofazni četverožični mrežni EMI filter za suzbijanje elektromagnetskih smetnji u dalekovodima 3f sustava. Namijenjen je za instalacije s većim strujnim opterećenjima, gdje je potrebno ograničiti širenje smetnji između elektroenergetske mreže i priključene opreme (npr. razvodne ploče, industrijski izvori napajanja, pretvarači i ostala energetska elektronika).

Tehničke specifikacije

• Tip: trofazni četverožični EMI filter
• Model: CW4M-XXX-R
• Nazivna struja: 3A, 6A, 10A, 20A, 30A (ovisno o varijanti)
• Nazivni napon (AC): 380 V AC
• Radna mrežna frekvencija: 50/60 Hz
• Montaža: pričvršćivanje putem montažnih rupa
• Priključak: terminalni blok
• Struja curenja: < 0,5 mA
• Dimenzije: 97x55,5x45 mm
• Radna temperatura: -25 do +85 °C
• Kućište: poniklano metalno kućište
• Certifikacija (prema dokumentima): CE, RoHS

Funkcije i značajke

• Filtriranje smetnji na grani napajanja za 3ph + N primjene (L1, L2, L3, N) sa zaštitnim vodičem (G)
• Metalni oklopljeni dizajn za smanjenje zračenja i poboljšanje EMC performansi sklopa
• Priključak terminala pogodan za fiksnu ugradnju u razvodne ormare
• Pričvršćivanje vijcima putem montažnih rupa za mehanički stabilno pričvršćivanje

Idealno za

• Industrijske razvodne ploče i razvodni ormari
• Preklopni izvori napajanja i grane napajanja
• Frekvencijski pretvarači, servo pogoni i ostali trofazni uređaji za napajanje
• Primjene s povećanim zahtjevima za EMC i suzbijanjem smetnji između mreže i opterećenja

Sadržaj paketa

• 1× EMI filter CW4M-20A-R

Zašto odabrati ovaj proizvod?

• Jasno definirani električni parametri za trofaznu mrežu 380 VAC i struju 20 A
• Industrijski dizajn s metalnim kućištem i terminalnim blokom za fiksnu ugradnju
• Prikladno rješenje za smanjenje širenja visokofrekventnih smetnji u dalekovodima

Upute za instalaciju i uporabu

• Spojite prema oznakama na terminalima: ulaz (LINE) i izlaz (LOAD) za L1, L2, L3 i N; zaštitni vodič spojite na terminal G.
• Za postizanje učinkovite filtracije, postavite filter što bliže mjestu gdje napajanje ulazi u uređaj i smanjite duljinu neoklopljenih žica.
• Osigurajte čvrsto mehaničko pričvršćivanje kroz montažne rupe i pouzdano uzemljenje metalnog kućišta.

Sigurnosna obavijest

• Uređaj je dizajniran za rad s opasnim mrežnim naponom od 380 VAC. Instalaciju smije izvršiti samo kvalificirana osoba.
• Uvijek isključite napajanje i provjerite da nema napona prije montaže, ožičenja ili održavanja.
• Zaštitno uzemljenje (G/PE) mora biti ispravno spojeno i s niskom impedancijom; neispravno uzemljenje može smanjiti učinkovitost filtracije i povećati rizik od ozljeda.
