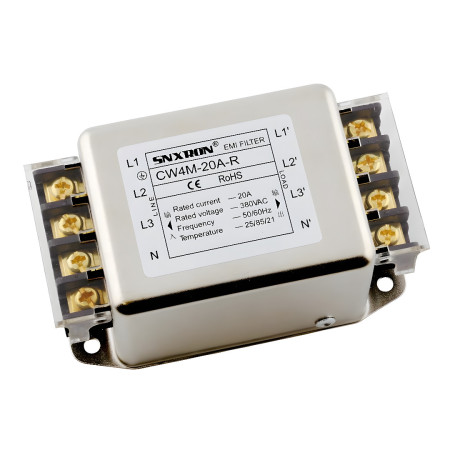

Trójfazowy filtr EMI CW4M, 380VAC

Trójfazowy, czteroprzewodowy filtr EMI do sieci zasilającej, służący do tłumienia zakłóceń elektromagnetycznych w liniach energetycznych systemów 3f. Przeznaczony do instalacji o wyższym obciążeniu prądowym, gdzie wymagane jest ograniczenie rozprzestrzeniania się zakłóceń między siecią energetyczną a podłączonymi urządzeniami (np. rozdzielnicami, zasilaczami przemysłowymi, przetwornicami i innymi urządzeniami energoelektronicznymi).

Dane techniczne

• Typ: trójfazowy, czteroprzewodowy filtr EMI
• Model: CW4M-XXX-R
• Prąd znamionowy: 3A, 6A, 10A, 20A, 30A (w zależności od wariantu)
• Napięcie znamionowe (AC): 380 V AC
• Częstotliwość sieci roboczej: 50/60 Hz
• Montaż: mocowanie za pomocą otworów montażowych
• Połączenie: listwa zaciskowa
• Prąd upływu: < 0,5 mA
• Wymiary: 97x55,5x45mm
• Temperatura pracy: od -25 do +85 °C
• Obudowa: metalowa obudowa niklowana
• Certyfikacja (zgodnie z dokumentami): CE, RoHS

Funkcje i cechy

• Filtracja zakłóceń na odgałęzieniu zasilania dla zastosowań 3-fazowych + N (L1, L2, L3, N) z przewodem ochronnym (G)
• Konstrukcja z ekranem metalowym w celu zmniejszenia promieniowania i poprawy parametrów EMC zespołu
• Przyłącze zaciskowe przystosowane do montażu stacjonarnego w szafach sterowniczych
• Montaż śrubowy za pomocą otworów montażowych zapewniający stabilność mechaniczną

Idealny dla

• Rozdzielnice przemysłowe i szafy rozdzielcze
• Zasilacze impulsowe i gałęzie zasilania
• Przetwornice częstotliwości, serwonapędy i inne urządzenia zasilające 3-fazowe
• Zastosowania ze zwiększonymi wymaganiami EMC i tłumieniem zakłóceń pomiędzy siecią a obciążeniem

Zawartość opakowania

• 1× filtr EMI CW4M-20A-R

Dlaczego warto wybrać ten produkt?

• Dokładnie zdefiniowane parametry elektryczne dla sieci 3-fazowej 380 VAC i prądu 20 A
• Konstrukcja przemysłowa z obudową metalową i blokiem zaciskowym do montażu stałego
• Odpowiednie rozwiązanie redukujące rozprzestrzenianie się zakłóceń o wysokiej częstotliwości w liniach energetycznych

Instrukcja instalacji i obsługi

• Podłącz zgodnie z oznaczeniem zacisków: wejście (LINIA) i wyjście (OBCIĄŻENIE) dla L1, L2, L3 i N; przewód ochronny podłącz do zacisku G.
• Aby uzyskać skuteczną filtrację, zamontuj filtr jak najbliżej punktu, w którym zasilanie wchodzi do urządzenia, a także ogranicz długość nieekranowanych przewodów.
• Zapewnij solidne mocowanie mechaniczne poprzez otwory montażowe i niezawodne uziemienie metalowej obudowy.

Informacja o bezpieczeństwie

• Urządzenie jest przeznaczone do pracy pod niebezpiecznym napięciem sieciowym 380 V AC. Montażu może dokonać wyłącznie osoba wykwalifikowana.
• Przed montażem, podłączaniem lub konserwacją należy zawsze odłączyć zasilanie i sprawdzić, czy nie ma napięcia.
• Przewód ochronny (G/PE) musi być podłączony prawidłowo i mieć niską impedancję; nieprawidłowe uziemienie może zmniejszyć wydajność filtracji i zwiększyć ryzyko obrażeń.
