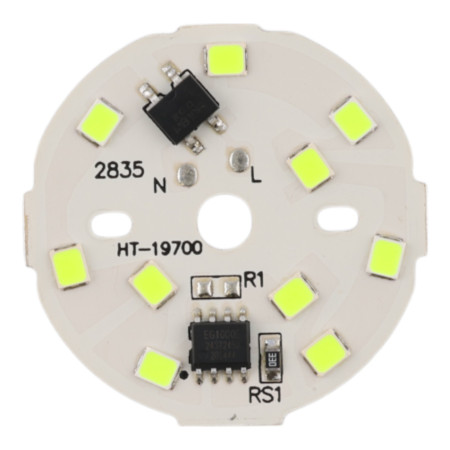

Modulo LED rotondo 3W, ⌀34mm, 220-240V AC, colori multipli

Il modulo LED rotondo per alimentazione di rete 220–240 V CA è progettato per apparecchi di illuminazione compatti e applicazioni di illuminazione che richiedono una semplice integrazione su un circuito stampato. Il modulo è disponibile in diverse varianti di colore della luce (verde, rosso, blu).

Specifiche tecniche

• Codice prodotto: AM1911
• Consumo energetico nominale: 3 W
• Alimentazione: 220-240 V CA
• Tipo di LED: 2835 SMD
• Numero di LED: 10
• Diametro esterno: 34 mm
• Angolo del fascio: 120–130°
• Intensità luminosa: 270–300 lm
• Opzioni di colore chiaro: verde, rosso, blu

Funzioni e caratteristiche

• Design circolare compatto adatto all'integrazione in piccoli apparecchi di illuminazione
• Ampio angolo di fascio per un'illuminazione uniforme all'interno dell'apparecchio di illuminazione
• Montaggio LED SMD 2835 per montaggio PCB standard
• Alimentazione elettrica direttamente dalla rete 220–240 V CA (a seconda della progettazione del modulo)

Ideale per

• Luci di segnalazione e di segnalazione (in base al colore della luce selezionato)
• Illuminazione da incasso e decorativa con spazio limitato
• Sostituzione di moduli LED in apparecchi di illuminazione compatibili per dimensioni e alimentazione
• Prototipi e progetti personalizzati di apparecchi di illuminazione alimentati dalla rete elettrica

Contenuto della confezione

• 1x modulo LED rotondo Ø34 mm
• I fili e i morsetti non sono inclusi nella confezione.

Perché scegliere questo prodotto?

• Parametri di base definiti per la progettazione e l'integrazione (tensione, potenza, dimensioni, angolo, luminosità)
• Molteplici opzioni di colore per diverse esigenze applicative
• Facile integrazione meccanica grazie al formato circolare

Istruzioni per l'installazione e l'uso

• Il modulo non contiene fili o morsettiera; i fili conduttori devono essere saldati direttamente al circuito stampato del modulo LED.
• Prima di procedere alla saldatura, verificare la polarità/marcatura dei punti di connessione sul modulo e utilizzare fili con un'adeguata resistenza alla temperatura di isolamento.
• Durante il montaggio, assicurarsi che il modulo sia fissato saldamente in modo che non vi siano sollecitazioni meccaniche sui giunti saldati.
• Dopo l'installazione, verificare la resistenza elettrica e le distanze di isolamento all'interno dell'intero apparecchio di illuminazione in base ai requisiti della tensione di rete.
• Per un corretto funzionamento è necessario garantire un'adeguata dissipazione del calore all'interno della struttura dell'apparecchio di illuminazione.

Avviso di sicurezza

• Il modulo è progettato per un'alimentazione CA da 220-240 V. Si tratta di una tensione di rete pericolosa che può causare scosse elettriche, ustioni o incendi.
• Eseguire l'installazione, il collegamento e la manutenzione solo quando l'alimentazione elettrica è scollegata e dopo aver verificato l'assenza di tensione.
• Si consiglia di affidare l'installazione e il collegamento a personale qualificato con conoscenze specifiche su apparecchiature a bassa tensione, nel rispetto delle normative vigenti.
• Il modulo LED deve essere utilizzato in un involucro/apparecchio di illuminazione elettricamente sicuro, che garantisca protezione dal contatto con parti sotto tensione.
• Non utilizzare un modulo con un circuito stampato danneggiato, componenti allentati o segni visibili di surriscaldamento.
• Durante la saldatura, fare attenzione a non creare ponti tra percorsi conduttivi, giunzioni fredde o danni meccanici ai pad; verificare la qualità delle connessioni dopo la saldatura.
• Assicurare distanze di isolamento sufficienti, uno scarico meccanico dei cavi di alimentazione e una protezione contro lo sfilamento dei cavi dai punti di saldatura.
• Non posizionare il modulo in un ambiente con rischio di contatto con acqua o condensa, a meno che non sia fornita un'adeguata protezione all'interno dell'apparecchio di illuminazione.
• Dopo aver completato l'installazione, verificare il funzionamento e la sicurezza dell'intero apparecchio; se si notano sintomi insoliti (odore, fumo, surriscaldamento), scollegare immediatamente l'apparecchio dalla rete elettrica.
