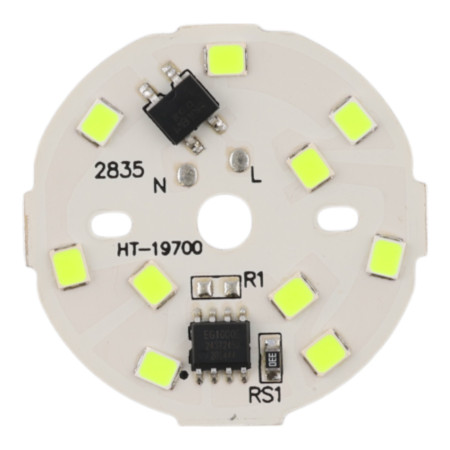

Modul LED rotund 3W, ⌀34mm, 220-240V AC, culori multiple

Modulul LED rotund pentru alimentare de la rețeaua electrică 220–240 V AC este conceput pentru corpuri de iluminat compacte și aplicații de iluminat unde este necesară o integrare simplă pe o placă de circuit imprimat. Modulul este disponibil în mai multe variante de culoare a luminii (verde, roșu, albastru).

Specificații tehnice

• Cod produs: AM1911
• Consum nominal de energie: 3 W
• Alimentare: 220-240V CA
• Tip LED: 2835 SMD
• Număr de LED-uri: 10
• Diametru exterior: 34 mm
• Unghiul fasciculului: 120–130°
• Intensitate luminoasă: 270–300 lm
• Opțiuni de culoare deschisă: verde, roșu, albastru

Funcții și caracteristici

• Design circular compact, potrivit pentru integrarea în corpuri de iluminat mici
• Unghi larg al fasciculului pentru iluminare uniformă în interiorul corpului de iluminat
• Montare LED SMD 2835 pentru montare standard pe PCB
• Alimentare directă din rețeaua de 220–240 V AC (în funcție de designul modulului)

Ideal pentru

• Lumini indicatoare și de semnalizare (în funcție de culoarea luminii selectată)
• Iluminat încastrat și decorativ cu spațiu limitat
• Înlocuire de module LED în corpuri de iluminat compatibile ca dimensiuni și sursă de alimentare
• Prototipuri și proiecte personalizate de corpuri de iluminat alimentate de la rețea

Conținutul pachetului

• 1x modul LED rotund Ø34 mm
• Cablurile și blocurile terminale nu sunt incluse în pachet.

De ce să alegeți acest produs?

• Parametri de bază definiți pentru proiectare și integrare (tensiune, putere, dimensiune, unghi, luminozitate)
• Opțiuni multiple de culoare pentru diferite cerințe de aplicare
• Integrare mecanică ușoară datorită formatului circular

Instrucțiuni de instalare și utilizare

• Modulul nu conține fire sau un bloc de terminale; firele de conectare trebuie lipite direct pe placa cu circuite imprimate a modulului LED.
• Înainte de lipire, verificați polaritatea/marcajul punctelor de conectare de pe modul și utilizați fire cu o rezistență adecvată la temperatura izolației.
• În timpul asamblării, asigurați-vă că modulul este fixat ferm, astfel încât să nu existe solicitări mecanice asupra îmbinărilor lipite.
• După instalare, verificați rezistența electrică și distanțele de izolație din cadrul întregului corp de iluminat, conform cerințelor pentru tensiunea rețelei.
• Pentru o funcționare corectă, este necesar să se asigure o disipare adecvată a căldurii în cadrul designului corpului de iluminat.

Notificare de siguranță

• Modulul este proiectat pentru alimentare cu curent alternativ de 220–240 V. Aceasta este o tensiune de rețea periculoasă care poate provoca electrocutare, arsuri sau incendii.
• Efectuați instalarea, conectarea și service-ul numai după deconectarea alimentării cu energie electrică și după verificarea absenței tensiunii.
• Recomandăm ca instalarea și conectarea să fie încredințate unei persoane calificate, cu cunoștințe despre lucrul cu echipamente de joasă tensiune, în conformitate cu reglementările în vigoare.
• Modulul LED trebuie să funcționeze într-o carcasă/corp de iluminat sigur din punct de vedere electric, care oferă protecție împotriva atingerii pieselor sub tensiune.
• Nu utilizați un modul cu o placă de circuit deteriorată, componente slăbite sau semne vizibile de supraîncălzire.
• La lipire, aveți grijă să evitați acoperirea căilor conductive, a joncțiunilor reci sau deteriorarea mecanică a plăcuțelor; verificați calitatea conexiunilor după lipire.
• Asigurați distanțe de izolație suficiente, detensionarea mecanică a firelor de alimentare și protecția împotriva smulgerii firelor din punctele de lipire.
• Nu amplasați modulul într-un mediu cu risc de contact cu apa sau condens, cu excepția cazului în care corpul de iluminat este prevăzut cu o protecție adecvată.
• După finalizarea instalării, verificați funcționalitatea și siguranța întregului dispozitiv; dacă există simptome neobișnuite (miros, fum, supraîncălzire), deconectați imediat dispozitivul de la rețeaua electrică.
