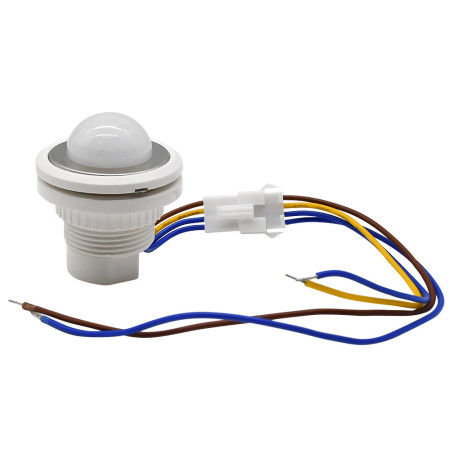

Sensore di movimento a infrarossi con ritardo regolabile (AC 85-265 V, ≤ 40 W)

Sensore PIR compatto progettato per la commutazione automatica dell'illuminazione in base al rilevamento del movimento umano. Offre una risposta stabile, una facile installazione e la possibilità di regolare il tempo di commutazione e la sensibilità alla luce. Ideale per corridoi, bagni, ripostigli o plafoniere.

Specifiche tecniche

• Tensione di lavoro: CA 85-265 V
• Potenza di commutazione massima: ≤ 40 W (LED, risparmio energetico, lampade fluorescenti)
• Rilevamento: PIR – rilevamento del corpo umano a infrarossi
• Impostazione delle modalità di illuminazione: modalità buio / crepuscolo / tutto il giorno
• Impostazioni del ritardo di spegnimento: 15 s, 45 s, 5 min
• Protezione: IP20
• Peso: 25 g
• Dimensioni del sensore: diametro 33 mm, profondità di montaggio 40 mm
• Temperatura di esercizio: da -10°C a +40°C
• Montaggio: foro passante filettato + dado di fissaggio

Connessione

Il sensore è dotato di tre fili. Il collegamento è il seguente:

• Filo marrone (L): conduttore di fase (ingresso)
• Filo giallo (L) - Illuminazione: uscita illuminazione
• Filo blu (N) – Illuminazione: uscita illuminazione
• Filo blu esterno (N): filo neutro (ingresso)

Schema elettrico:

• Collegare il filo marrone del sensore alla fase di ingresso (L).
• Collegare il filo blu del sensore al filo neutro (N).
• Collegare il filo giallo-marrone all'ingresso dell'apparecchio di illuminazione (ingresso L del driver LED o della luce).
• Collegare il filo neutro dell'apparecchio di illuminazione (N) al neutro dell'alimentatore.

Funzioni e caratteristiche

• Accensione automatica dell'illuminazione quando viene rilevato un movimento.
• Tempo di ritardo regolabile: adatto al risparmio energetico.
• Possibilità di bloccare la commutazione durante il giorno.
• L'ampia gamma di alimentazione consente l'installazione in diverse applicazioni.
• Facile installazione grazie alle dimensioni ridotte e al cablaggio pre-assemblato.

Ideale per

• Corridoi, ingressi e scale
• Bagni e servizi igienici
• Locali tecnici e di servizio
• Faretti da incasso e da soffitto
• Aree abitative per illuminazione di orientamento automatica

Contenuto della confezione

• 1× sensore di movimento a infrarossi con ritardo

Perché scegliere questo prodotto?

• Dimensioni molto compatte adatte a spazi ridotti.
• Possibilità di regolare la sensibilità e il tempo di commutazione.
• La commutazione automatica aumenta il comfort e il risparmio energetico.
• Rilevamento affidabile grazie alla tecnologia PIR di alta qualità.
• Installazione rapida grazie al cablaggio chiaro e ai fili preparati.
