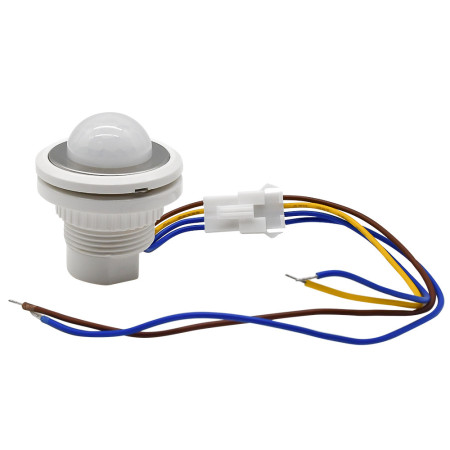

Infrarød bevægelsessensor med justerbar forsinkelse (AC 85-265 V, ≤ 40 W)

Kompakt PIR-sensor designet til automatisk tænd/sluk af belysning baseret på detektion af menneskelig bevægelse. Den tilbyder stabil respons, nem installation og mulighed for at justere tænd/sluk-tid og lysfølsomhed. Ideel til gange, badeværelser, bryggerser eller loftslamper.

Tekniske specifikationer

• Arbejdsspænding: AC 85-265V
• Maksimal tændingseffekt: ≤ 40 W (LED, energibesparende, lysstofrør)
• Sensor: PIR – infrarød detektion af menneskekroppen
• Indstilling af lystilstande: mørk / tusmørke / heldagstilstand
• Indstillinger for slukforsinkelse: 15 sek., 45 sek., 5 min.
• Beskyttelse: IP20
• Vægt: 25 g
• Sensordimensioner: diameter 33 mm, monteringsdybde 40 mm
• Driftstemperatur: -10°C til +40°C
• Montering: gevindskåret gennemgående hul + fastgørelsesmøtrik

Forbindelse

Sensoren er udstyret med tre ledninger. Tilslutningen er som følger:

• Brun ledning (L): faseledning (indgang)
• Gul ledning (L) - Belysning: lysudgang
• Blå ledning (N) – Belysning: lysudgang
• Ydre blå ledning (N): neutral ledning (indgang)

Ledningsdiagram:

• Tilslut sensorens brune ledning til indgangsfasen (L).
• Tilslut den blå sensorledning til neutralledningen (N).
• Tilslut den gulbrune ledning til armaturets indgang (L-indgang på LED-driveren eller -lampen).
• Tilslut armaturets neutralledning (N) til strømforsyningens neutralledning.

Funktioner og egenskaber

• Automatisk tænding af belysningen, når der registreres bevægelse.
• Justerbar forsinkelsestid – egnet til energibesparelse.
• Mulighed for at blokere tænd/sluk i dagslys.
• Det brede strømforsyningsområde muliggør installation i forskellige applikationer.
• Nem installation takket være små dimensioner og forberedt kabelføring.

Ideel til

• Korridorer, indgange og trapper
• Badeværelser og toiletter
• Tekniske rum og servicerum
• Indbyggede lamper og loftslamper
• Opholdsrum med automatisk orienteringsbelysning

Pakkens indhold

• 1× infrarød bevægelsessensor med forsinkelse

Hvorfor vælge dette produkt?

• Meget kompakte dimensioner, der er velegnede til små rum.
• Mulighed for at justere følsomhed og skiftetid.
• Automatisk skift øger komforten og energibesparelserne.
• Pålidelig detektion takket være PIR-teknologi af høj kvalitet.
• Hurtig installation takket være tydelig ledningsføring og forberedte ledninger.
