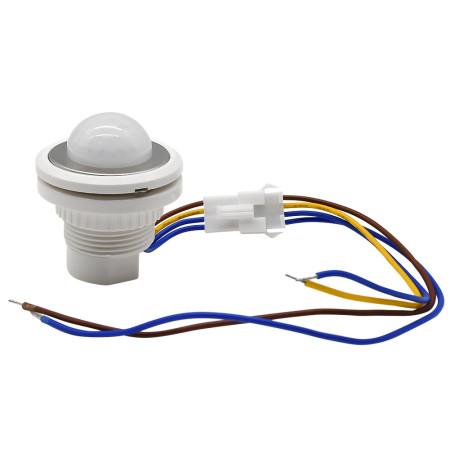

Infračervený pohybový senzor s nastaviteľným oneskorením (AC 85–265 V, ≤ 40 W)

Kompaktný PIR senzor určený na automatické spínanie osvetlenia podľa detekcie pohybu osôb. Ponúka stabilnú reakciu, jednoduchú montáž a možnosť nastavenia doby zopnutia aj svetelnej citlivosti. Ideálne pre chodby, kúpeľne, technické miestnosti alebo podhľadové svietidlá.

Technické špecifikácie

• Pracovné napätie: AC 85–265 V
• Maximálny spínaný výkon: ≤ 40 W (LED, úsporné, žiarivkové zdroje)
• Snímanie: PIR – infračervená detekcia ľudského tela
• Nastavenie svetelných režimov: tma / šero / celodenný režim
• Nastavenie oneskorenia vypnutia: 15 s, 45 s, 5 min
• Krytie: IP20
• Hmotnosť: 25 g
• Rozmery senzora: priemer 33 mm, montážna hĺbka 40 mm
• Prevádzková teplota: -10 °C až +40 °C
• Montáž: priechodný otvor so závitom + upevňovacie matice

Zapojenie

Senzor je vybavený tromi vodičmi. Zapojenie je nasledujúce:

• Hnedý vodič (L): fázový prívod (vstup)
• Žltý vodič (L) - Lighting: výstup na osvetlenie
• Modrý vodič (N) – Lighting: výstup na osvetlenie
• Krajný modrý vodič (N): nulový vodič (vstup)

Schéma zapojenia:

• Hnedý vodič senzora pripojte na vstupnú fázu (L).
• Modrý vodič senzora pripojte na nulový vodič (N).
• Žlto-hnedý vodič pripojte na vstup svietidla (L vstup LED drivera alebo svetla).
• Nulový vodič svietidla (N) spojte s nulou napájania.

Funkcie a vlastnosti

• Automatické zopnutie osvetlenia pri detekcii pohybu.
• Nastaviteľný čas oneskorenia – vhodné na úsporu energie.
• Možnosť blokácie spínania pri dennom svetle.
• Široký rozsah napájania umožňuje inštaláciu v rôznych aplikáciách.
• Jednoduchá montáž vďaka malým rozmerom a predpripravenej kabeláži.

Ideálne pre

• Chodby, vstupy a schodiská
• Kúpeľne a toalety
• Technické a servisné miestnosti
• Vstavané a podhľadové svietidlá
• Obývacie priestory pre automatické orientačné osvetlenie

Obsah balenia

• 1× infračervený pohybový senzor s oneskorením

Prečo zvoliť tento produkt

• Veľmi kompaktné rozmery vhodné do malých priestorov.
• Možnosť nastavenia citlivosti a doby zopnutia.
• Automatické spínanie zvyšuje komfort aj úsporu energie.
• Spoľahlivá detekcia vďaka kvalitnej PIR technológii.
• Rýchla inštalácia vďaka prehľadnému zapojeniu a pripraveným vodičom.
