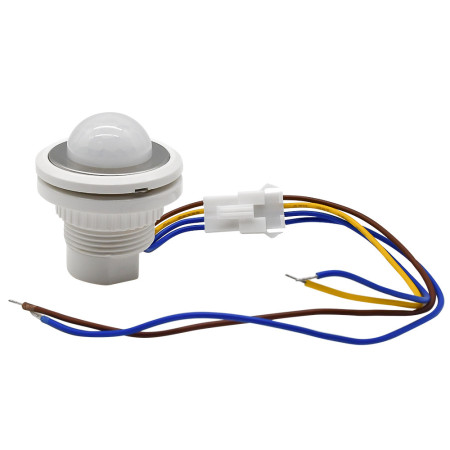

Infrapuna-liiketunnistin säädettävällä viiveellä (AC 85-265 V, ≤ 40 W)

Kompakti PIR-anturi, joka on suunniteltu valaistuksen automaattiseen kytkentään ihmisen liikkeen havaitsemisen perusteella. Se tarjoaa vakaan vasteen, helpon asennuksen ja mahdollisuuden säätää kytkentäaikaa ja valoherkkyyttä. Ihanteellinen käytäville, kylpyhuoneisiin, kodinhoitohuoneisiin tai kattovalaisimiin.

Tekniset tiedot

• Käyttöjännite: AC 85-265V
• Suurin kytkentäteho: ≤ 40 W (LED-, energiansäästö- ja loistelamput)
• Tunnistus: PIR – infrapunainen ihmiskehon tunnistus
• Valotilojen asettaminen: pimeä / hämärä / koko päivän tila
• Virrankatkaisuviiveen asetukset: 15 s, 45 s, 5 min
• Suojausluokka: IP20
• Paino: 25 g
• Anturin mitat: halkaisija 33 mm, asennussyvyys 40 mm
• Käyttölämpötila: -10°C - +40°C
• Kiinnitys: kierteitetty läpireikä + kiinnitysmutteri

Yhteys

Anturissa on kolme johdinta. Kytkentä on seuraava:

• Ruskea johto (L): vaihejohdin (tulo)
• Keltainen johto (L) - Valaistus: valaistuksen lähtö
• Sininen johto (N) – Valaistus: valaistuksen lähtö
• Ulompi sininen johdin (N): nollajohdin (tulo)

Kytkentäkaavio:

• Kytke anturin ruskea johdin tulovaiheeseen (L).
• Kytke sininen anturijohto nollajohtoon (N).
• Kytke kelta-ruskea johto valaisimen tuloon (LED-ajurin tai -valon L-tulo).
• Kytke valaisimen nollajohdin (N) virtalähteen nollajohtimeen.

Toiminnot ja ominaisuudet

• Valojen automaattinen kytkentä päälle, kun liikettä havaitaan.
• Säädettävä viiveaika – sopii energiansäästöön.
• Mahdollisuus estää kytkentä päivänvalossa.
• Laaja virtalähdevalikoima mahdollistaa asennuksen erilaisiin sovelluksiin.
• Helppo asennus pienten mittojen ja valmiiksi koottujen kaapelointien ansiosta.

Ihanteellinen

• Käytävät, sisäänkäynnit ja portaat
• Kylpyhuoneet ja wc:t
• Tekniset ja huoltotilat
• Upotetut ja kattovalaisimet
• Automaattisen suunnistusvalaistuksen oleskelutilat

Pakkauksen sisältö

• 1× infrapunaliiketunnistin viiveellä

Miksi valita tämä tuote?

• Erittäin kompaktit mitat sopivat pieniin tiloihin.
• Mahdollisuus säätää herkkyyttä ja kytkentäaikaa.
• Automaattinen kytkentä lisää mukavuutta ja säästää energiaa.
• Luotettava tunnistus korkealaatuisen PIR-teknologian ansiosta.
• Nopea asennus selkeän johdotuksen ja valmiiden johtojen ansiosta.
