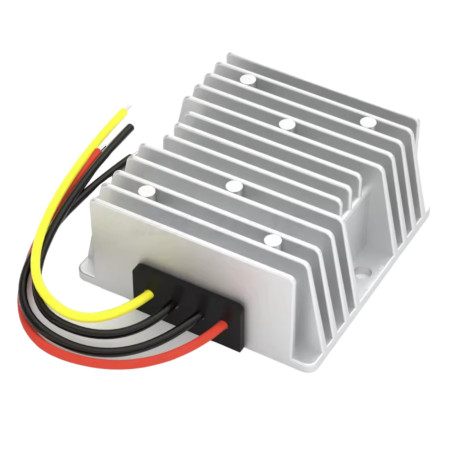

Convertitore di tensione DC-DC da 10-25 V DC a 30 V DC, 3A, 90W, IP68

Il convertitore di tensione DC-DC NP-DTD1224S303 serve a trasformare una tensione di ingresso in corrente continua (DC) nell’intervallo 10-25 V DC in una tensione di uscita 30 V DC. È progettato per alimentare dispositivi in corrente continua che richiedono una tensione stabilizzata a 30 V DC e una corrente fino a 3 A, con cablaggio corretto e nel rispetto delle condizioni operative.

Specifiche tecniche

• Tipo di prodotto: convertitore di tensione DC-DC
• Modello: NP-DTD1224S303
• Tensione di ingresso: 10-25 V DC
• Tensione di uscita: 30 V DC
• Corrente di uscita: 3 A
• Potenza di uscita: 90 W
• Certificazioni: CE, ROHS
• Grado di protezione: IP68
• Dimensioni: 74x74x32 mm
• Peso 250 g

Funzioni e caratteristiche

• Conversione della tensione DC da un livello di ingresso inferiore a un’uscita 30 V DC.
• Progettato per l’uso in collegamenti elettrici ed elettronici con alimentazione in corrente continua.
• Adatto a sistemi in cui è disponibile una tensione di ingresso 10-25 V DC e il carico richiede 30 V DC.
• Per il corretto funzionamento è necessario rispettare la polarità di ingresso e di uscita.

Ideale per

• Sistemi di alimentazione con ingresso in corrente continua nell’intervallo 10-25 V DC.
• Progetti elettronici che richiedono una tensione di uscita 30 V DC.
• Applicazioni di assistenza e sviluppo in cui è necessaria la conversione di tensione in corrente continua.
• Installazione all’interno di dispositivi previa verifica dei requisiti elettrici del carico collegato.

Contenuto della confezione

• 1x convertitore di tensione DC-DC NP-DTD1224S303

Perché scegliere questo prodotto

• Intervallo di ingresso 10-25 V DC e uscita 30 V DC.
• La corrente di uscita 3 A consente l’alimentazione di un carico compatibile con questi valori.
• La sigla NP-DTD1224S303 consente l’identificazione univoca del convertitore in fase di progettazione o assistenza del circuito.
• Adatto ad applicazioni in cui non è disponibile una sorgente diretta a 30 V DC.

Istruzioni di installazione e utilizzo

• Prima del collegamento verificare che la tensione di ingresso non superi l’intervallo 10-25 V DC.
• Il carico collegato deve corrispondere ai valori di uscita 30 V DC e 3 A.
• Rispettare la corretta polarità sia del collegamento di ingresso sia di quello di uscita.
• Installare il convertitore in modo da evitare cortocircuiti, danni meccanici o il contatto con oggetti conduttivi.
• Richiede installazione da parte di personale qualificato con conoscenza dei circuiti di alimentazione in corrente continua.

Avvertenze di sicurezza

• Un collegamento errato può causare danni al convertitore, al carico collegato o all’alimentatore.
• In caso di sovraccarico, cortocircuito o raffreddamento insufficiente, sussiste il rischio di surriscaldamento.
• Non utilizzare il convertitore al di fuori dell’intervallo di ingresso indicato 10-25 V DC.
• Prima di intervenire scollegare l’alimentazione e verificare l’assenza di tensione su morsetti o cavi.
• Il prodotto non è destinato al collegamento diretto alla tensione di rete.
