Regolatore di tensione da 12V-24V DC a 1,8V, 2,5V, 3,3V, 5V, 9V, 12V

Regolatore di tensione da 12V-18V DC a 1,8V, 2,5V, 3,3V, 5V, 9V, 12V DC

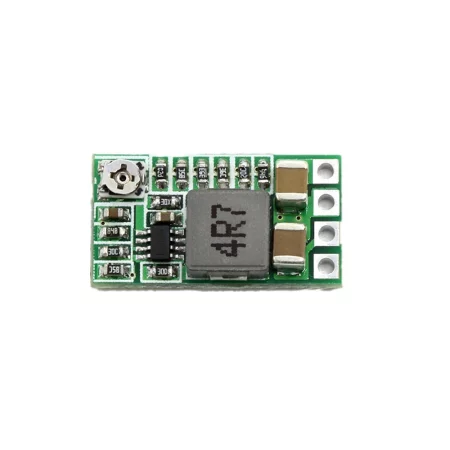

Regolatore di tensione in miniatura da 4,5 V-18 V CC a 0,8 V-17 V CC, dimensioni 20x11x5 mm.

Questo convertitore CC/CC viene utilizzato per regolare la tensione di ingresso, che è sempre superiore alla tensione di uscita. Si tratta di un alimentatore di tipo step-down con tensione di ingresso compresa tra 4,5 e 18 V. La tensione di uscita varia tra 0,8 e 17 V. Il valore della tensione di uscita può essere regolato tramite un trimmer rotativo. È possibile impostare anche una tensione di uscita fissa, ma il modulo è impostato in fabbrica come regolabile. Il modulo step-down può essere controllato anche tramite il pin di abilitazione, che attiva/disattiva il convertitore. Il modulo include protezione da cortocircuito.

Tensione di ingresso: 4,5-18 V CC

Tensione di uscita: 1,8 V, 2,5 V, 3,3 V, 5 V, 9 V, 12 V CC e regolabile con trimmer SMD 0,8-17 V CC

Massimo corrente: 5V/3A, 12V/1,5A

Protezione da cortocircuito in uscita

Temperatura di esercizio: da -40 a 85°C

Dimensioni: 20x11x5 mm

Peso: 4 g

Connessione:
Il modulo ha 4 connettori a saldare. Collegare la tensione di ingresso ai connettori IN+ e GND, collegare il carico ai terminali VO+ e GND. La terra è comune per la tensione di ingresso e di uscita. Il modulo dispone inoltre di un ingresso (EN – enable) che può attivare (log. 1 – nativo) e disattivare (log. 0) l’inverter.

Tensione di uscita fissa regolabile:
Basta saldare le due superfici alla tensione appropriata, che si trovano sul retro del convertitore. La tensione fissa può essere impostata su 1,8; 2,5; 3.5; 5 o 12 V. È inoltre necessario interrompere il collegamento ADJ, preferibilmente con un oggetto appuntito. Ciò però comporterà che l'utente perderà la possibilità di controllare la tensione di uscita tramite il trimmer.
