Feszültségszabályozó 12V-24V DC-től 1,8V-ig, 2,5V-ig, 3,3V-ig, 5V-ig, 9V-ig, 12V-ig

Feszültségszabályozó 12V-18V DC-től 1.8V, 2.5V, 3.3V, 5V, 9V, 12V DC

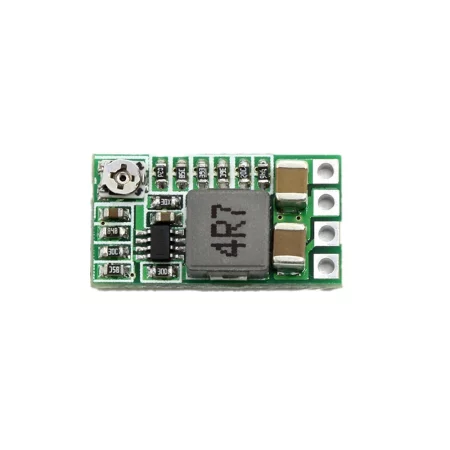

Miniatűr feszültségszabályozó 4,5V-18V DC-től 0,8V-17V DC-ig, mérete 20x11x5mm.

Ez a DC/DC konverter a bemeneti feszültség szabályozására szolgál, amely mindig magasabb, mint a kimeneti feszültség. Ez egy lecsökkentő típus, amelynek bemeneti feszültsége 4,5 és 18 V között van. A kimeneti feszültség 0,8 és 17 V között van. A kimeneti feszültség értéke egy forgó trimmerrel állítható. Fix kimeneti feszültség is beállítható, de a modul gyárilag állítható. A leléptető modul az engedélyező tűvel is vezérelhető, amely aktiválja/deaktiválja az átalakítót. A modul rövidzárlat elleni védelmet tartalmaz.

Bemeneti feszültség: 4,5-18V DC

Kimeneti feszültség: 1,8V, 2,5V, 3,3V, 5V, 9V, 12V DC és SMD trimmerrel állítható 0,8-17V DC

Max. áram: 5V/3A, 12V/1.5A

Kimeneti rövidzárlat elleni védelem

Működési hőmérséklet: -40 - 85°C

Méretek: 20x11x5 mm

Súly: 4g

Kapcsolat:
A modul 4 forrasztó csatlakozóval rendelkezik. Csatlakoztassa a bemeneti feszültséget az IN+ és GND csatlakozókra, kösse a terhelést a VO+ és GND kapcsokra. A földelés közös a bemeneti és kimeneti feszültséghez. A modulnak van egy bemenete is (EN – engedélyezés), amely aktiválja (log. 1 - natív) és deaktiválja (log 0) az invertert.

Állítható fix kimeneti feszültség:
Csak forrassza a megfelelő feszültséggel a két felületet, amelyek a konverter hátulján találhatók. A rögzített feszültség 1,8-ra állítható; 2,5; 3,5; 5 vagy 12 V. Az ADJ csatlakozást is meg kell szakítani, lehetőleg éles tárggyal. Ez azonban azt jelenti, hogy a felhasználó elveszíti a kimeneti feszültség szabályozási képességét a trimmerrel.
