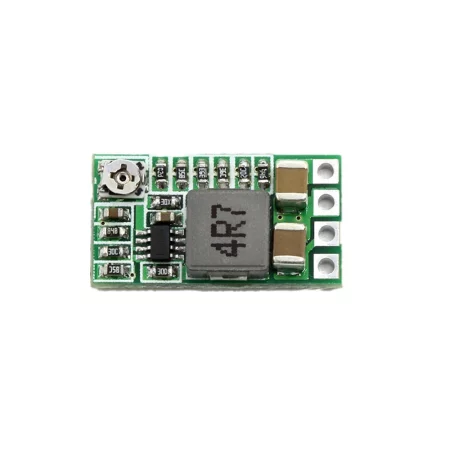

Miniaturowy regulator napięcia od 4,5V-18V DC do 0,8V-17V DC, wymiary 20x11x5mm.

Przetwornica DC/DC służy do regulacji napięcia wejściowego, które jest zawsze wyższe od napięcia wyjściowego. Jest to typ obniżający napięcie, którego zakres napięcia wejściowego wynosi od 4,5 do 18 V. Zakres napięcia wyjściowego wynosi od 0,8 do 17 V. Wartość napięcia wyjściowego można regulować za pomocą pokrętła. Można również ustawić stałe napięcie wyjściowe, ale moduł jest fabrycznie ustawiony na możliwość regulacji. Modułem obniżającym napięcie można sterować również za pomocą pinu enable, który aktywuje/dezaktywuje przetwornik. Moduł zawiera zabezpieczenie przeciwzwarciowe.

Napięcie wejściowe: 4,5-18 V DC

Napięcie wyjściowe: 1,8 V, 2,5 V, 3,3 V, 5 V, 9 V, 12 V DC i regulowane za pomocą trymera SMD 0,8-17 V DC

Maks. prąd: 5V/3A, 12V/1,5A

Zabezpieczenie przed zwarciem wyjściowym

Temperatura pracy: -40 do 85°C

Wymiary: 20x11x5 mm

Waga: 4g

Połączenie:
Moduł posiada 4 złącza lutownicze. Podłącz napięcie wejściowe do złączy IN+ i GND, podłącz obciążenie do zacisków VO+ i GND. Uziemienie jest wspólne dla napięcia wejściowego i wyjściowego. Moduł posiada również wejście (EN – enable), za pomocą którego można aktywować (log. 1 – native) i dezaktywować (log 0) falownik.

Regulowane stałe napięcie wyjściowe:
Wystarczy przylutować pod odpowiednim napięciem dwie powierzchnie znajdujące się z tyłu przetwornika. Stałe napięcie można ustawić na 1,8; 2,5; 3,5; 5 lub 12 V. Należy również przerwać połączenie ADJ, najlepiej za pomocą ostrego przedmiotu. Jednakże będzie to oznaczać, że użytkownik straci możliwość kontrolowania napięcia wyjściowego za pomocą trymera.
