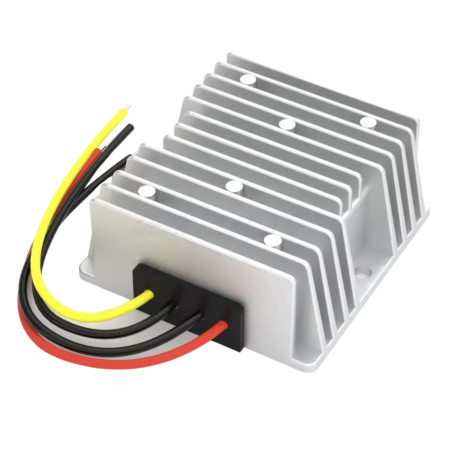

Měnič napětí z 10-25 V DC na 30V DC, 3A, 90W, IP68

DC-DC měnič napětí NP-DTD1224S303 slouží k převodu stejnosměrného vstupního napětí v rozsahu 10-25 V DC na výstupní napětí 30 V DC. Je určen pro napájení stejnosměrných zařízení, která vyžadují stabilizované napětí 30 V DC a proud do 3 A při správném zapojení a provozních podmínkách.

Technické specifikace

• Typ produktu: DC-DC měnič napětí
• Model: NP-DTD1224S303
• Vstupní napětí: 10-25 V DC
• Výstupní napětí: 30 V DC
• Výstupní proud: 3 A
• Výstupní výkon: 90 W
• Certifikáty: CE, ROHS
• Krytí: IP68
• Rozměry: 74x74x32 mm
• Váha 250 g

Funkce a vlastnosti

• Převod stejnosměrného napětí z nižší vstupní úrovně na výstup 30 V DC.
• Určeno pro použití v elektrických a elektronických zapojeních se stejnosměrným napájením.
• Vhodné pro systémy, kde je dostupné vstupní napětí 10-25 V DC a zátěž vyžaduje 30 V DC.
• Pro správnou funkci je nutné dodržet polaritu vstupu a výstupu.

Ideální pro

• Napájecí sestavy se stejnosměrným vstupem v rozsahu 10-25 V DC.
• Elektronické projekty vyžadující výstupní napětí 30 V DC.
• Servisní a vývojové aplikace, kde je potřeba převod stejnosměrného napětí.
• Vestavbu do zařízení po ověření elektrických požadavků připojené zátěže.

Obsah balení

• 1x DC-DC měnič napětí NP-DTD1224S303

Proč zvolit tento produkt

• Vstupní rozsah 10-25 V DC a výstup 30 V DC.
• Výstupní proud 3 A umožňuje napájení zátěže odpovídající těmto hodnotám.
• Typové označení NP-DTD1224S303 umožňuje jednoznačnou identifikaci měniče při návrhu nebo servisu zapojení.
• Hodí se pro aplikace, kde není k dispozici přímý zdroj 30 V DC.

Pokyny k instalaci a provozu

• Před zapojením ověřte, že vstupní napětí nepřekračuje rozsah 10-25 V DC.
• Připojená zátěž musí odpovídat výstupním hodnotám 30 V DC a 3 A.
• Dodržte správnou polaritu vstupního i výstupního připojení.
• Měnič instalujte tak, aby nemohlo dojít ke zkratu, mechanickému poškození nebo kontaktu s vodivými předměty.
• Vyžaduje odbornou montáž osobou se znalostí práce se stejnosměrnými napájecími obvody.

Bezpečnostní upozornění

• Nesprávné zapojení může způsobit poškození měniče, připojené zátěže nebo napájecího zdroje.
• Při přetížení, zkratu nebo nedostatečném chlazení hrozí přehřátí.
• Neprovozujte měnič mimo uvedený vstupní rozsah 10-25 V DC.
• Před manipulací odpojte napájení a ověřte nepřítomnost napětí na svorkách nebo vodičích.
• Produkt není určen k přímému připojení na síťové napětí.
