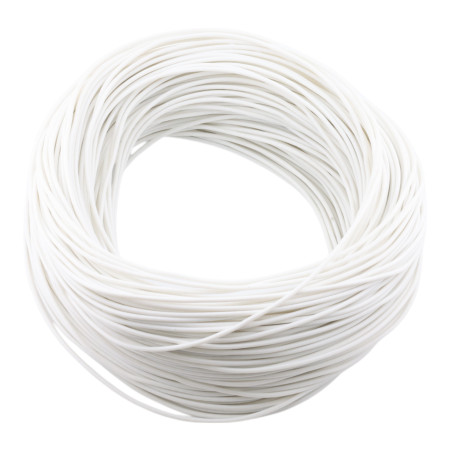

Cavo scaldante ⌀2mm, isolamento in silicone, 5–48V DC

Cavo scaldante ⌀2mm, 5-48V DC, isolamento in silicone

Resistenza:

Sconti sul volume

Quantità	Prezzo unitario	Salva
100+	1,17 €	6,15 €
500+	1,05 €	92,24 €

1,23 €

1,23 € IVA esclusa

1.229921 Tasse escluse

(1,23 €/m)

In magazzino

Quantità

Scarica il pdf

Descrizione

Il cavo scaldante da 2 mm di diametro è progettato per l'alimentazione a bassa tensione CC nell'intervallo 5-48 V CC. Grazie all'isolamento in silicone e al nucleo riscaldante resistivo, è adatto per l'integrazione in elementi riscaldanti, sistemi di controllo della temperatura e applicazioni tecniche in cui sono richieste flessibilità meccanica, resistenza termica e riscaldamento uniforme lungo la lunghezza del conduttore.

Specifiche tecniche

Tipo di prodotto: cavo scaldante
Diametro esterno del cavo: 2 mm
Alimentazione: 5-48 V CC
Variante di resistenza: 0,6 Ohm/m
Isolamento: gomma siliconica
Materiale del nucleo riscaldante: lega nichel-cromo o rame-nichel
Forma del cavo: rotonda
Resistenza massima alla temperatura di isolamento: 200 °C
Resistenza di isolamento: ≥100 MΩ
Resistenza alla tensione di prova: 2000 V
Resistenza alla tensione nominale: 300 V
Durata prevista: più di 30000 ore

Funzioni e caratteristiche

Progettato per applicazioni a bassa tensione CC.
L'isolamento in silicone garantisce una buona flessibilità anche quando si opera a temperature elevate.
La resistenza dell'isolamento agli oli, agli acidi e ai raggi UV amplia le sue possibilità di applicazione nella pratica tecnica.
Il diametro ridotto del cavo ne facilita l'installazione in spazi ristretti.
La potenza riscaldante dipende dalla tensione di alimentazione, dalla lunghezza del cavo utilizzato e dalla resistenza al metro.
Calcolo della potenza: P=(U×U)/(L×R), dove U è la tensione, L è la lunghezza del cavo e R è la resistenza per metro.

Ideale per

Sedili e volanti riscaldati per auto
Frigoriferi, sistemi di condizionamento e sbrinamento
Coperte elettriche, cuscinetti e tessuti riscaldati
Protezione dal riscaldamento delle finestre e dal congelamento dei tubi
Incubatrici, attrezzature mediche e cosmetiche
Asciugamani riscaldati, cinture riscaldanti e applicazioni di temperatura specializzate

Contenuto della confezione

1x cavo scaldante Ø2 mm con isolamento in silicone
Consegna al metro in base alla quantità ordinata

Perché scegliere questo prodotto?

Design compatto con diametro di 2 mm per una facile integrazione nei dispositivi.
Ampio intervallo di tensione di alimentazione da 5 a 48 V CC per vari sistemi a bassa tensione.
Isolamento in silicone adatto ad applicazioni che richiedono resistenza termica e chimica.
Una resistenza chiaramente definita di 0,6 Ohm/m consente una progettazione più accurata della lunghezza del cavo e della potenza risultante.
Soluzione adatta per l'edilizia, i servizi e lo sviluppo.

Istruzioni per l'installazione e l'uso

Durante la progettazione è necessario calcolare la potenza risultante in base alla tensione di alimentazione, alla lunghezza del cavo e alla resistenza al metro.
Scegliere il cavo in modo che la temperatura di esercizio corrisponda al design del dispositivo e alle condizioni ambientali.
Per un funzionamento corretto e sicuro, si consiglia di garantire una dissipazione uniforme del calore dalla superficie del cavo.
Non accorciare o modificare il cavo senza verificare la potenza elettrica e il carico di corrente risultanti.
Durante l'installazione, fare attenzione a non danneggiare meccanicamente l'isolamento.

Avviso di sicurezza

Il prodotto è destinato all'uso in conformità con i parametri elettrici e termici appropriati dell'applicazione.
Durante il funzionamento, la superficie del cavo potrebbe riscaldarsi fino a raggiungere temperature elevate.
Una lunghezza o una tensione di alimentazione selezionate in modo errato possono causare un carico termico eccessivo.
Si consiglia di effettuare l'installazione solo con opportuna protezione e verifica dei parametri di alimentazione.
Il prodotto non è destinato all'uso senza un'adeguata protezione strutturale in applicazioni in cui potrebbe verificarsi un contatto diretto con materiali sensibili o infiammabili.

Scheda tecnica

Tensione: 5-48 V DC
Media: 2 mm
Numero di core: 1
Tensione massima: 300 V
Raggio minimo di curvatura: 3 cm

Calcolatrice

Calcolatore per il calcolo della potenza del cavo riscaldante

Tensione della sorgente (V):

Lunghezza del cavo (m):

Resistenza del cavo (Ω/m):

Corrente del cavo (A):

Potenza totale del cavo (W):

Potenza (W/m):

Temperatura approssimativa del cavo (°C):

Come funziona il calcolatore?

Valori di input
L'utente inserisce tre valori principali:
- Tensione della sorgente (V): La tensione fornita al cavo riscaldante.
- Lunghezza del cavo (m): La lunghezza totale del cavo riscaldante.
- Resistenza del cavo (Ω/m): La resistenza per unità di lunghezza (solitamente in ohm per metro).
Calcolo della resistenza totale
Il calcolatore inizia calcolando la resistenza totale del cavo secondo la formula:
$R_{total} = resistenza per metro \times lunghezza del cavo$
Ciò significa che più il cavo è lungo, maggiore sarà la resistenza totale.
Calcolo della corrente secondo la legge di Ohm
Secondo la legge di Ohm, abbiamo:
$I = \frac{U}{R}$
Dove $U$ rappresenta la tensione e $R$ la resistenza totale. Pertanto, con l’aumentare della lunghezza del cavo (e quindi della resistenza), la corrente che scorre diminuisce.
Calcolo della potenza totale del cavo
La potenza totale fornita al cavo si calcola con la formula:
$P = U \times I$
Poiché la corrente diminuisce, anche la potenza totale P si riduce.
Calcolo della potenza per metro del cavo
La potenza per unità di lunghezza (W/m) si ottiene dividendo la potenza totale per la lunghezza del cavo:
$P_{1m} = \frac{P}{lunghezza del cavo}$
Questo valore è importante perché il riscaldamento effettivo del cavo dipende dalla quantità di energia rilasciata per metro. Se il cavo è molto lungo, a parità di tensione, la potenza totale viene distribuita su più metri, riducendo così la potenza per metro.
Visualizzazione dei risultati
Il calcolatore quindi visualizza:
- Corrente del cavo (A): Calcolata secondo la legge di Ohm.
- Potenza del cavo (W): La potenza totale, ovvero l’energia fornita al cavo.
- Potenza per 1 m (W/m): La potenza distribuita per ogni metro di cavo.
- Temperatura approssimativa del cavo: Invece di un valore numerico viene visualizzato un testo – se la temperatura è pari o inferiore a 20 °C appare "Temperatura ambiente", mentre se è pari o superiore a 90 °C appare "Troppo alta!". Il valore calcolato si basa su una temperatura ambiente di 20 °C.

Perché la potenza del cavo diminuisce con l'aumentare della lunghezza?

Aumento della resistenza totale:
La resistenza del cavo è espressa in ohm per metro. Allungando il cavo, la resistenza totale aumenta linearmente con la lunghezza. Ad esempio, se la resistenza è di 0,1 Ω/m e il cavo è lungo 10 m, la resistenza totale sarà di 1 Ω; per 100 m sarà di 10 Ω.
Riduzione della corrente:
Poiché la corrente si calcola con la formula $I$ = $U / R$ , un’opposizione maggiore porta a una corrente minore nel cavo. Una corrente ridotta significa che al cavo viene fornita meno energia.
Potenza totale e potenza per metro:
La potenza totale del cavo è determinata dalla formula $P = U \times I$ . Poiché la corrente diminuisce, anche la potenza totale si riduce. Inoltre, questa potenza viene distribuita lungo tutta la lunghezza del cavo. Di conseguenza, più il cavo è lungo, minore sarà la potenza per metro, il che influenza direttamente il riscaldamento. Se il cavo è molto lungo, la potenza per metro può risultare estremamente bassa, rendendo il riscaldamento inefficace.
