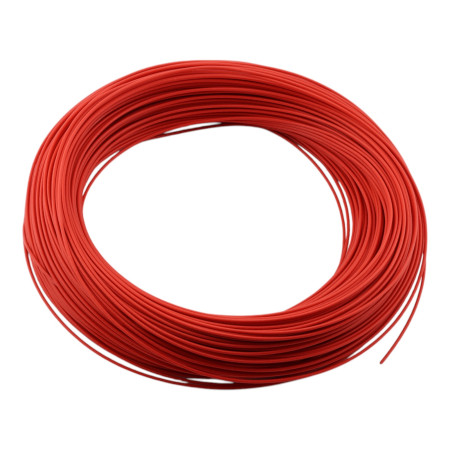

Cavo scaldante Ø1,4 mm, isolamento in teflon, 5–48 V CC

Cavo scaldante ⌀1,4 mm, 5-48 V CC, isolamento in Teflon

Resistenza:

Sconti sul volume

Quantità	Prezzo unitario	Salva
100+	0,95 €	10,59 €
500+	0,90 €	79,43 €

1,06 €

1,06 € IVA esclusa

1.059098 Tasse escluse

(1,06 €/m)

In magazzino

Quantità

Scarica il pdf

Descrizione

Il cavo scaldante da 1,4 mm di diametro è progettato per applicazioni a bassa tensione continua nell'intervallo 5-48 V CC, dove sono richiesti riscaldamento uniforme, flessibilità meccanica e isolamento durevole. È adatto per l'integrazione in elementi riscaldanti, protezione antigelo, controllo della temperatura di aree di piccole dimensioni, nonché per l'uso in edilizia e manutenzione di apparecchiature tecniche.

Specifiche tecniche

Tipo di prodotto: cavo riscaldante a resistenza
Diametro esterno del cavo: 1,4 mm
Alimentazione: 5-48 V CC
Isolamento: fluoropolimero, tipo Teflon
Materiale dell'elemento riscaldante: nichel-cromo e rame
Opzioni di resistenza disponibili: 0,3 / 1 / 1,4 / 3 / 4 / 5 / 8 / 10 / 15 / 20 / 25 / 40 Ohm/m
Resistenza alla temperatura di isolamento: fino a 200 °C
Temperatura massima a lungo termine: fino a 250 °C
Tipo di cavo: rotondo
Unità di vendita: 1 metro

Funzioni e caratteristiche

Progettato per creare riscaldamento a resistenza quando alimentato da tensione CC
L'isolamento in teflon garantisce una buona resistenza termica, chimica ed elettrica
Resistenza agli oli, agli acidi e agli alcali
Isolamento con buona resistenza all'invecchiamento e all'arco elettrico
Design flessibile adatto all'integrazione in dispositivi e gruppi più piccoli
Possibilità di scegliere la resistenza al metro in base alla potenza richiesta e alla lunghezza del cavo
La potenza dipende dalla tensione di alimentazione, dalla lunghezza selezionata e dalla resistenza del cavo

Ideale per

Riscaldamento del sedile e del volante
Applicazioni per frigoriferi, aria condizionata e sbrinamento
Solette riscaldate, elementi riscaldanti per calzature, abbigliamento e tessuti
Coperte elettriche, cuscinetti e superfici riscaldanti più piccole
Protezione delle condotte contro il congelamento
Riscaldamento di finestre e unità strutturali più piccole
Incubatrici, strutture di allevamento e strutture mediche selezionate
Applicazioni speciali di riscaldamento a bassa tensione nella strumentazione

Contenuto della confezione

1x cavo scaldante nella variante di resistenza selezionata
La lunghezza della consegna corrisponde alla quantità ordinata in metri.

Perché scegliere questo prodotto?

Ampia gamma di alimentazione per applicazioni CC a bassa tensione
Ampia scelta di varianti di resistori per la progettazione della potenza richiesta
Diametro compatto da 1,4 mm per una facile integrazione
Isolamento in fluoropolimero durevole per il funzionamento in ambienti più impegnativi
Soluzione adatta per uso tecnico, di sviluppo e di servizio

Istruzioni per l'installazione e l'uso

Durante la progettazione è necessario selezionare correttamente la resistenza per metro, la lunghezza del cavo e la tensione di alimentazione.
Calcolo approssimativo della potenza: P = U × U / (L × R), dove U è la tensione, L è la lunghezza del cavo e R è la resistenza in Ohm/m
Installare il cavo in modo tale da garantire una dissipazione uniforme del calore nel materiale riscaldato.
Durante il funzionamento, evitare danni meccanici all'isolamento e surriscaldamenti locali.
Per un funzionamento stabile e sicuro, consigliamo di utilizzare un alimentatore e una regolazione adeguati.

Avviso di sicurezza

Progettato per alimentazione CC a bassa tensione 5-48 V CC
Non collegare il cavo alla tensione di rete 230 V CA.
Prima della messa in servizio, verificare i parametri elettrici dell'intero gruppo
La temperatura superficiale risultante dipende dalla potenza, dal metodo di installazione e dalle condizioni di dissipazione del calore.
Il prodotto è concepito come componente da incorporare in un dispositivo o in un'unità tecnica.

Scheda tecnica

Tensione: 5-48 V DC
Media: 1,2 - 1,4 mm
Colore: Rosso
Numero di core: 1
Raggio minimo di curvatura: 4 cm

Calcolatrice

Calcolatore per il calcolo della potenza del cavo riscaldante

Tensione della sorgente (V):

Lunghezza del cavo (m):

Resistenza del cavo (Ω/m):

Corrente del cavo (A):

Potenza totale del cavo (W):

Potenza (W/m):

Temperatura approssimativa del cavo (°C):

Come funziona il calcolatore?

Valori di input
L'utente inserisce tre valori principali:
- Tensione della sorgente (V): La tensione fornita al cavo riscaldante.
- Lunghezza del cavo (m): La lunghezza totale del cavo riscaldante.
- Resistenza del cavo (Ω/m): La resistenza per unità di lunghezza (solitamente in ohm per metro).
Calcolo della resistenza totale
Il calcolatore inizia calcolando la resistenza totale del cavo secondo la formula:
$R_{total} = resistenza per metro \times lunghezza del cavo$
Ciò significa che più il cavo è lungo, maggiore sarà la resistenza totale.
Calcolo della corrente secondo la legge di Ohm
Secondo la legge di Ohm, abbiamo:
$I = \frac{U}{R}$
Dove $U$ rappresenta la tensione e $R$ la resistenza totale. Pertanto, con l’aumentare della lunghezza del cavo (e quindi della resistenza), la corrente che scorre diminuisce.
Calcolo della potenza totale del cavo
La potenza totale fornita al cavo si calcola con la formula:
$P = U \times I$
Poiché la corrente diminuisce, anche la potenza totale P si riduce.
Calcolo della potenza per metro del cavo
La potenza per unità di lunghezza (W/m) si ottiene dividendo la potenza totale per la lunghezza del cavo:
$P_{1m} = \frac{P}{lunghezza del cavo}$
Questo valore è importante perché il riscaldamento effettivo del cavo dipende dalla quantità di energia rilasciata per metro. Se il cavo è molto lungo, a parità di tensione, la potenza totale viene distribuita su più metri, riducendo così la potenza per metro.
Visualizzazione dei risultati
Il calcolatore quindi visualizza:
- Corrente del cavo (A): Calcolata secondo la legge di Ohm.
- Potenza del cavo (W): La potenza totale, ovvero l’energia fornita al cavo.
- Potenza per 1 m (W/m): La potenza distribuita per ogni metro di cavo.
- Temperatura approssimativa del cavo: Invece di un valore numerico viene visualizzato un testo – se la temperatura è pari o inferiore a 20 °C appare "Temperatura ambiente", mentre se è pari o superiore a 90 °C appare "Troppo alta!". Il valore calcolato si basa su una temperatura ambiente di 20 °C.

Perché la potenza del cavo diminuisce con l'aumentare della lunghezza?

Aumento della resistenza totale:
La resistenza del cavo è espressa in ohm per metro. Allungando il cavo, la resistenza totale aumenta linearmente con la lunghezza. Ad esempio, se la resistenza è di 0,1 Ω/m e il cavo è lungo 10 m, la resistenza totale sarà di 1 Ω; per 100 m sarà di 10 Ω.
Riduzione della corrente:
Poiché la corrente si calcola con la formula $I$ = $U / R$ , un’opposizione maggiore porta a una corrente minore nel cavo. Una corrente ridotta significa che al cavo viene fornita meno energia.
Potenza totale e potenza per metro:
La potenza totale del cavo è determinata dalla formula $P = U \times I$ . Poiché la corrente diminuisce, anche la potenza totale si riduce. Inoltre, questa potenza viene distribuita lungo tutta la lunghezza del cavo. Di conseguenza, più il cavo è lungo, minore sarà la potenza per metro, il che influenza direttamente il riscaldamento. Se il cavo è molto lungo, la potenza per metro può risultare estremamente bassa, rendendo il riscaldamento inefficace.
