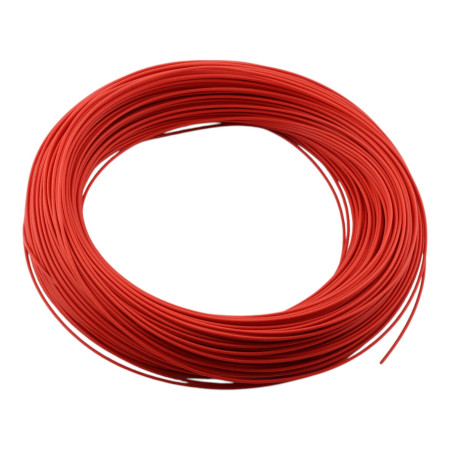

Przewód grzejny Ø1,4 mm, izolacja teflonowa, 5–48 V DC

Przewód grzejny ⌀1,4 mm, 5-48 V DC, izolacja teflonowa

Opór

Rabaty ilościowe

Ilość:	Cena jednostkowa	Oszczędzasz
100+	0,95 €	10,59 €
500+	0,90 €	79,43 €

1,06 €

1,06 € bez VAT

1.059098 Netto

(1,06 €/m)

Na stanie

Ilość:

Karta katalogowa

Opis

Przewód grzejny o średnicy 1,4 mm przeznaczony jest do niskonapięciowych zastosowań prądu stałego w zakresie 5–48 V DC, gdzie wymagane jest równomierne ogrzewanie, elastyczność mechaniczna i trwała izolacja. Nadaje się do integracji z elementami grzejnymi, ochrony przed zamarzaniem, regulacji temperatury w mniejszych pomieszczeniach, a także do zastosowań budowlanych i serwisowych w urządzeniach technicznych.

Dane techniczne

Typ produktu: kabel grzejny oporowy
Średnica zewnętrzna kabla: 1,4 mm
Zasilanie: 5-48 V DC
Izolacja: fluoropolimer, typ teflonowy
Materiał elementu grzejnego: nikiel-chrom i miedź
Dostępne opcje rezystancji: 0,3 / 1 / 1,4 / 3 / 4 / 5 / 8 / 10 / 15 / 20 / 25 / 40 Ohm/m
Odporność izolacji na temperaturę: do 200 °C
Maksymalna temperatura długotrwała: do 250 °C
Typ kabla: okrągły
Jednostka sprzedaży: 1 metr

Funkcje i cechy

Zaprojektowany do wytwarzania ogrzewania rezystancyjnego przy zasilaniu napięciem stałym
Izolacja teflonowa zapewnia dobrą odporność termiczną, chemiczną i elektryczną
Odporność na oleje, kwasy i zasady
Izolacja o dobrej odporności na starzenie i łuk elektryczny
Elastyczna konstrukcja umożliwiająca integrację z mniejszymi urządzeniami i zespołami
Możliwość doboru rezystancji na metr w zależności od wymaganej mocy i długości przewodu
Moc zależy od napięcia zasilania, wybranej długości i rezystancji przewodu

Idealny dla

Podgrzewanie fotela i kierownicy
Zastosowania w lodówkach, klimatyzatorach i rozmrażaczach
Podgrzewane wkładki do butów, obuwie, odzież i elementy grzewcze tekstylne
Koce elektryczne, podkładki i mniejsze powierzchnie grzewcze
Zabezpieczenie rurociągu przed zamarzaniem
Ogrzewanie okien i mniejszych elementów konstrukcyjnych
Inkubatory, obiekty hodowlane i wybrane placówki medyczne
Specjalne zastosowania ogrzewania niskonapięciowego w urządzeniach pomiarowych

Zawartość opakowania

1x kabel grzejny w wybranym wariancie oporowym
Długość dostawy odpowiada zamówionej ilości w metrach.

Dlaczego warto wybrać ten produkt?

Szeroki zakres zasilania dla zastosowań DC niskiego napięcia
Duży wybór wariantów rezystorów do projektowania wymaganej mocy
Kompaktowa średnica 1,4 mm dla łatwej integracji
Trwała izolacja z fluoropolimeru do pracy w bardziej wymagających środowiskach
Rozwiązanie odpowiednie do zastosowań technicznych, rozwojowych i serwisowych

Instrukcja instalacji i obsługi

Podczas projektowania należy prawidłowo dobrać rezystancję na metr, długość przewodu oraz napięcie zasilania.
Przybliżone obliczenie mocy: P = U × U / (L × R), gdzie U to napięcie, L to długość kabla, a R to rezystancja w Ohm/m
Kabel należy zamontować w taki sposób, aby zapewnić równomierne rozprowadzanie ciepła do ogrzewanego materiału.
Podczas eksploatacji należy unikać uszkodzeń mechanicznych izolacji oraz miejscowych przegrzań.
Dla zapewnienia stabilnej i bezpiecznej pracy zalecamy zastosowanie odpowiedniego zasilacza i regulatora.

Informacja o bezpieczeństwie

Przeznaczony do zasilania prądem stałym niskiego napięcia 5-48 V DC
Nie podłączać kabla do napięcia sieciowego 230 V AC.
Przed uruchomieniem należy sprawdzić parametry elektryczne całego zespołu
Uzyskana temperatura powierzchni zależy od mocy, sposobu montażu i warunków odprowadzania ciepła.
Produkt przeznaczony jest jako element do wbudowania w urządzenie lub zespół techniczny.

Parametry techniczne

Napięcie: 5-48 V DC
Średnia: 1,2 - 1,4 mm
Kolor: Czerwony
Liczba rdzeni: 1
Minimalny promień gięcia: 4 cm

Kalkulator

Kalkulator do obliczania mocy kabla grzewczego

Napięcie źródła (V):

Długość kabla (m):

Opór kabla (Ω/m):

Prąd kabla (A):

Całkowita moc kabla (W):

Moc (W/m):

Przybliżona temperatura kabla (°C):

Jak działa kalkulator?

Wartości wejściowe
Użytkownik wprowadza trzy główne dane:
- Napięcie źródła (V): Napięcie podawane do kabla grzewczego.
- Długość kabla (m): Całkowita długość kabla grzewczego.
- Opór kabla (Ω/m): Opór na jednostkę długości (zazwyczaj w omach na metr).
Obliczanie całkowitego oporu
Kalkulator najpierw oblicza całkowity opór kabla według wzoru:
$R_{total} = opór na metr \times długość kabla$
Oznacza to, że im dłuższy kabel, tym większy jest całkowity opór.
Obliczanie prądu według prawa Ohma
Zgodnie z prawem Ohma mamy:
$I = \frac{U}{R}$
Gdzie $U$ oznacza napięcie, a $R$ całkowity opór. Dlatego wraz ze wzrostem długości kabla (a tym samym oporu) prąd przepływający przez kabel maleje.
Obliczanie całkowitej mocy kabla
Całkowita moc dostarczana do kabla jest obliczana według wzoru:
$P = U \times I$
Jako że prąd maleje, całkowita moc P również maleje.
Obliczanie mocy na 1 m kabla
Moc na jednostkę długości (W/m) uzyskujemy, dzieląc całkowitą moc przez długość kabla:
$P_{1m} = \frac{P}{długość kabla}$
Ta wartość jest istotna, ponieważ rzeczywiste ogrzewanie kabla zależy od ilości energii uwalnianej na jeden metr. Jeśli kabel jest bardzo długi, przy tej samej napięciu całkowita moc rozkłada się na więcej metrów, co powoduje spadek mocy na 1 m.
Wyświetlanie wyników
Kalkulator następnie wyświetla:
- Prąd kabla (A): Obliczony według prawa Ohma.
- Moc kabla (W): Całkowita moc, tj. moc dostarczona do kabla.
- Moc na 1 m (W/m): Moc przypadająca na każdy metr kabla.
- Przybliżona temperatura kabla: Zamiast wartości liczbowej wyświetlany jest tekst – jeśli temperatura wynosi 20 °C lub mniej, pojawia się "Temperatura otoczenia", a jeśli temperatura wynosi 90 °C lub więcej, wyświetla się "Zbyt wysoka!". Wartość obliczana jest przy założeniu temperatury otoczenia 20 °C.

Dlaczego moc kabla maleje wraz ze wzrostem długości?

Wzrost całkowitego oporu:
Opór kabla podawany jest w omach na metr. Gdy przedłużasz kabel, całkowity opór rośnie liniowo wraz z długością. Na przykład, jeśli opór wynosi 0,1 Ω/m, a kabel ma 10 m, całkowity opór wyniesie 1 Ω; dla 100 m będzie to 10 Ω.
Zmniejszenie prądu:
Ponieważ prąd obliczany jest według wzoru $I$ = $U / R$ , wyższy opór powoduje mniejszy przepływ prądu przez kabel. Mniejszy prąd oznacza, że do kabla trafia mniej energii.
Całkowita moc i moc na 1 m:
Całkowita moc kabla określana jest wzorem $P = U \times I$ . Wraz ze spadkiem prądu, spada również całkowita moc. Dodatkowo, moc ta rozkłada się na całą długość kabla. Dlatego im dłuższy kabel, tym mniejsza moc przypada na jeden metr, co bezpośrednio wpływa na ogrzewanie. W przypadku bardzo długiego kabla moc na 1 m może być ekstremalnie niska, co oznacza, że kabel nie nagrzewa się efektywnie.
