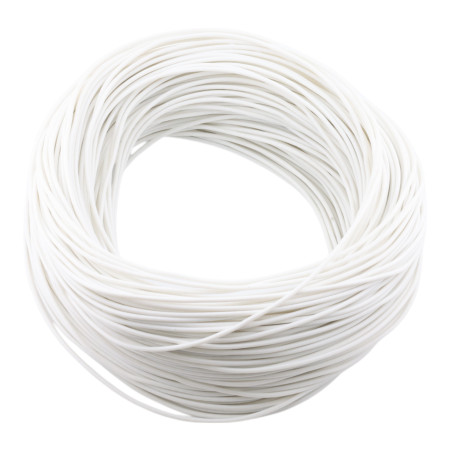

Grelni kabel ⌀2 mm, silikonska izolacija, 5–48 V DC

Grelni kabel ⌀2 mm, 5–48 V DC, silikonska izolacija

Odpornost:

Količinski popust

Količina	Cena na enoto	Prihranek
100+	1,17 €	6,15 €
500+	1,05 €	92,24 €

1,23 €

1,23 € excl. VAT

1.229921 Brez DDV

(1,23 €/m)

Na zalogi

Količina

Katalogni list

Opis

Grelni kabel s premerom 2 mm je zasnovan za nizkonapetostno enosmerno napajanje v območju 5–48 V DC. Zaradi silikonske izolacije in uporovnega grelnega jedra je primeren za integracijo v ogrevane elemente, sisteme za nadzor temperature in tehnične aplikacije, kjer so potrebne mehanska fleksibilnost, toplotna odpornost in enakomerno segrevanje vzdolž vodnika.

Tehnične specifikacije

Vrsta izdelka: grelni kabel
Zunanji premer kabla: 2 mm
Napajanje: 5–48 V enosmerne napetosti
Različica upornosti: 0,6 Ohm/m
Izolacija: silikonska guma
Material grelnega jedra: zlitina niklja in kroma ali bakra in niklja
Oblika kabla: okrogla
Najvišja temperaturna upornost izolacije: 200 °C
Izolacijska upornost: ≥100 MΩ
Preskusna napetostna upornost: 2000 V
Nazivna napetostna upornost: 300 V
Pričakovana življenjska doba: več kot 30000 ur

Funkcije in lastnosti

Zasnovan za nizkonapetostne aplikacije z enosmernim tokom.
Silikonska izolacija zagotavlja dobro prožnost tudi pri delovanju pri povišanih temperaturah.
Odpornost izolacije na olja, kisline in UV-sevanje širi njene možnosti uporabe v tehnični praksi.
Majhen premer kabla omogoča enostavno namestitev v omejenih prostorih.
Grelna moč je odvisna od napajalne napetosti, dolžine uporabljenega kabla in upora na meter.
Izračun moči: P=(U×U)/(L×R), kjer je U napetost, L dolžina kabla in R upor na meter.

Idealno za

Ogrevani avtomobilski sedeži in volani
Hladilniki, klimatske naprave in sistemi za odmrzovanje
Električne odeje, podloge in ogrevani tekstil
Ogrevanje oken in zaščita cevi pred zmrzovanjem
Inkubatorji, medicinska in kozmetična oprema
Ogrevane brisače, grelni pasovi in specializirane temperaturne aplikacije

Vsebina paketa

1x grelni kabel Ø2 mm s silikonsko izolacijo
Dostava na meter glede na naročeno količino

Zakaj izbrati ta izdelek?

Kompaktna zasnova s premerom 2 mm za enostavno integracijo v naprave.
Širok razpon napajalne napetosti 5–48 V DC za različne nizkonapetostne sisteme.
Silikonska izolacija, primerna za aplikacije, ki zahtevajo toplotno in kemično odpornost.
Jasno definirana upornost 0,6 Ohm/m omogoča natančnejšo načrtovanje dolžine kabla in posledične moči.
Primerna rešitev za gradbeništvo, storitvene dejavnosti in razvoj.

Navodila za namestitev in uporabo

Pri načrtovanju je treba izračunati nastalo moč na podlagi napajalne napetosti, dolžine kabla in upora na meter.
Izberite kabel tako, da delovna temperatura ustreza zasnovi naprave in okoljskim pogojem.
Za pravilno in varno delovanje priporočamo, da zagotovite enakomerno odvajanje toplote s površine kabla.
Kabla ne krajšajte ali spreminjajte, ne da bi preverili nastalo električno moč in tokovno obremenitev.
Med namestitvijo pazite, da se izognete mehanskim poškodbam izolacije.

Varnostno obvestilo

Izdelek je namenjen uporabi v skladu z ustreznimi električnimi in toplotnimi parametri aplikacije.
Med delovanjem se lahko površina kabla segreje na povišano temperaturo.
Nepravilno izbrana dolžina ali napajalna napetost lahko povzroči prekomerno toplotno obremenitev.
Priporočamo, da namestitev izvedete le z ustrezno zaščito in preverjanjem parametrov napajanja.
Izdelek ni namenjen uporabi brez ustrezne strukturne zaščite v aplikacijah, kjer lahko pride do neposrednega stika z občutljivimi ali vnetljivimi materiali.

Podatki

Napetost: 5-48 V DC
Povprečje: 2 mm
Število jeder: 1
Največja napetost: 300 V
Najmanjši polmer upogibanja: 3 cm

Kalkulator

Kalkulator za izračun moči ogrevalnega kabla

Napetost vira (V):

Dolžina kabla (m):

Upornost kabla (Ω/m):

Tok kabla (A):

Skupna moč kabla (W):

Moč (W/m):

Približna temperatura kabla (°C):

Kako deluje kalkulator?

Vhodni podatki
Uporabnik vnese tri glavne podatke:
- Napetost vira (V): Napetost, ki se dovaja ogrevalnemu kablu.
- Dolžina kabla (m): Skupna dolžina ogrevalnega kabla.
- Upornost kabla (Ω/m): Upornost na enoto dolžine (običajno v ohmih na meter).
Izračun skupne upornosti
Kalkulator najprej izračuna skupno upornost kabla po formuli:
$R_{total} = upornost na meter \times dolžina kabla$
To pomeni, da daljši kabel pomeni večjo skupno upornost.
Izračun toka s pomočjo Ohmovega zakona
Po Ohmovem zakonu velja:
$I = \frac{U}{R}$
Kjer $U$ predstavlja napetost, $R$ pa skupno upornost. Zato se, ko se dolžina kabla poveča (in s tem upornost), tok, ki teče skozi kabel, zmanjša.
Izračun skupne moči kabla
Skupna moč, ki se dovaja kablu, se izračuna po formuli:
$P = U \times I$
Ker se tok zmanjša, se zmanjša tudi skupna moč.
Izračun moči na 1 m kabla
Moč na enoto dolžine (W/m) dobimo tako, da skupno moč delimo z dolžino kabla:
$P_{1m} = \frac{P}{dolžina kabla}$
Ta podatek je pomemben, saj dejansko ogrevanje kabla je odvisno od količine energije, ki se sprosti na meter. Če je kabel zelo dolg, se skupna moč pri enaki napetosti razdeli na več metrov, kar zmanjša moč na 1 m.
Prikaz rezultatov
Kalkulator nato prikaže:
- Tok kabla (A): Izračunan po Ohmovem zakonu.
- Moč kabla (W): Skupna moč, torej moč, ki se dovaja kablu.
- Moč na 1 m (W/m): Moč, razdeljena na vsak meter kabla.
- Približna temperatura kabla: Namesto številčne vrednosti se prikaže besedilo – če je temperatura manjša ali enaka 20 °C, se prikaže "Temperatura okolice", če je temperatura enaka ali večja od 90 °C, se prikaže "Previsoka!". Izračunana vrednost temelji na okolni temperaturi 20 °C.

Zakaj se moč kabla zmanjšuje s povečevanjem dolžine?

Povečevanje skupne upornosti:
Upornost kabla je navedena v ohmih na meter. Ko podaljšate kabel, skupna upornost linearno narašča z dolžino. Na primer, če je upornost 0,1 Ω/m in je kabel dolg 10 m, bo skupna upornost 1 Ω; če je kabel dolg 100 m, bo upornost 10 Ω.
Zmanjšanje toka:
Ker je tok določen s formulo $I$ = $U / R$ , večja upornost pomeni manjši tok, ki teče skozi kabel. Manjši tok pomeni, da se v kabel dovaja manj energije.
Skupna moč in moč na 1 m:
Skupna moč kabla je določena s formulo $P = U \times I$ . Ker se tok zmanjša, se zmanjša tudi skupna moč. Poleg tega se ta moč porazdeli čez celotno dolžino kabla. Zato, več kot je kabel dolg, manjša je moč na meter, kar neposredno vpliva na ogrevanje. Če je kabel zelo dolg, lahko moč na 1 m postane izjemno nizka, kar pomeni, da kabel ne doseže učinkovitega ogrevanja.
