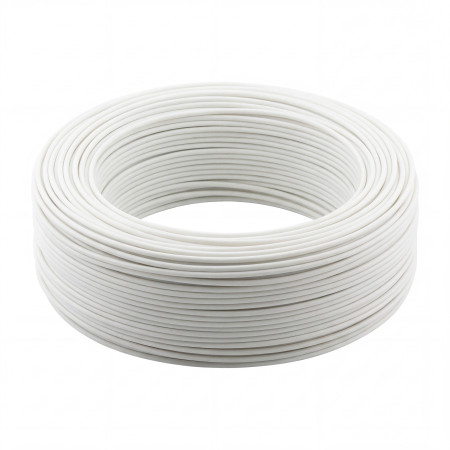

Câble chauffant Ø 2 mm, isolation silicone, 5–48 V CC

Câble chauffant Ø 2 mm, 5-48 V CC, isolation silicone

La résistance :

Remise sur la quantité

Quantité	Prix unitaire	Vous économisez
100+	1,17 €	6,15 €
500+	1,05 €	92,24 €

1,23 €

1,23 € hors taxes

1.229921 HT

(1,23 €/m)

En stock

Quantité

Télécharger le PDF

Description

Ce câble chauffant de 2 mm de diamètre est conçu pour une alimentation en courant continu basse tension (5 à 48 V). Grâce à son isolation en silicone et à son âme chauffante résistive, il convient à l'intégration dans des éléments chauffants, des systèmes de régulation de température et des applications techniques exigeant flexibilité mécanique, résistance thermique et chauffage uniforme sur toute la longueur du conducteur.

Spécifications techniques

Type de produit : câble chauffant
Diamètre extérieur du câble : 2 mm
Alimentation : 5-48 V CC
Variante de résistance : 0,6 Ω/m
Isolation : caoutchouc silicone
Matériau du noyau chauffant : alliage nickel-chrome ou cuivre-nickel
Forme du câble : rond
Résistance thermique maximale d'isolation : 200 °C
Résistance d'isolement : ≥100 MΩ
Résistance à la tension d'essai : 2000 V
Tension nominale de résistance : 300 V
Durée de vie prévue : plus de 30 000 heures

Fonctions et caractéristiques

Conçu pour les applications basse tension en courant continu.
L'isolation en silicone assure une bonne flexibilité même à des températures élevées.
La résistance de l'isolant aux huiles, aux acides et aux rayons UV élargit ses possibilités d'application dans la pratique technique.
Le faible diamètre du câble facilite son installation dans des espaces restreints.
La puissance de chauffage dépend de la tension d'alimentation, de la longueur du câble utilisé et de la résistance par mètre.
Calcul de la puissance : P=(U×U)/(L×R), où U est la tension, L est la longueur du câble et R est la résistance par mètre.

Idéal pour

Sièges et volants chauffants
Réfrigérateurs, systèmes de climatisation et de dégivrage
Couvertures électriques, coussins et textiles chauffants
Protection contre le gel des vitres et des canalisations
Incubateurs, équipements médicaux et cosmétiques
Serviettes chauffantes, ceintures chauffantes et applications de température spécialisées

Contenu de l'emballage

1 câble chauffant Ø2 mm avec isolation en silicone
Livraison au mètre selon la quantité commandée

Pourquoi choisir ce produit ?

Conception compacte avec un diamètre de 2 mm pour une intégration facile dans les appareils.
Large plage de tension d'alimentation 5-48 V CC pour divers systèmes basse tension.
Isolation en silicone adaptée aux applications nécessitant une résistance thermique et chimique.
Une résistance clairement définie de 0,6 Ohm/m permet une conception plus précise de la longueur du câble et de la puissance résultante.
Solution adaptée aux applications de construction, de service et de développement.

Instructions d'installation et d'utilisation

Lors de la conception, il est nécessaire de calculer la puissance résultante en fonction de la tension d'alimentation, de la longueur du câble et de la résistance par mètre.
Choisissez un câble dont la température de fonctionnement corresponde à la conception de l'appareil et aux conditions ambiantes.
Pour un fonctionnement correct et sûr, nous recommandons d'assurer une dissipation thermique uniforme à la surface du câble.
Ne raccourcissez pas et ne modifiez pas le câble sans vérifier la puissance électrique et la charge de courant qui en résultent.
Lors de l'installation, veillez à éviter tout dommage mécanique à l'isolant.

Avis de sécurité

Ce produit est destiné à être utilisé conformément aux paramètres électriques et thermiques appropriés à l'application.
En fonctionnement, la surface du câble peut atteindre une température élevée.
Une longueur ou une tension d'alimentation mal choisie peut entraîner une charge thermique excessive.
Nous recommandons que l'installation ne soit effectuée qu'avec une protection appropriée et après vérification des paramètres d'alimentation électrique.
Ce produit n'est pas destiné à être utilisé sans protection structurelle appropriée dans les applications où un contact direct avec des matériaux sensibles ou inflammables pourrait se produire.

Fiche technique

Tension: 5-48 V DC
Diamètre: 2 mm
Le nombre de veines: 1
Max. Tension: 300 V
Rayon de courbure minimal: 3 cm

Calculatrice

Calculateur de puissance pour câble chauffant

Tension de la source (V) :

Longueur du câble (m) :

Résistance du câble (Ω/m) :

Courant du câble (A) :

Puissance totale du câble (W) :

Puissance (W/m) :

Température approximative du câble (°C) :

Comment fonctionne le calculateur ?

Valeurs d'entrée
L'utilisateur saisit trois valeurs principales :
- Tension de la source (V) : La tension fournie au câble chauffant.
- Longueur du câble (m) : La longueur totale du câble chauffant.
- Résistance du câble (Ω/m) : La résistance par unité de longueur (généralement en ohms par mètre).
Calcul de la résistance totale
Le calculateur commence par calculer la résistance totale du câble à l'aide de la formule :
$R_{total} = résistance par mètre \times longueur du câble$
Cela signifie que plus le câble est long, plus la résistance totale est élevée.
Calcul du courant avec la loi d'Ohm
Selon la loi d'Ohm, on a :
$I = \frac{U}{R}$
Où $U$ représente la tension et $R$ la résistance totale. Ainsi, à mesure que la longueur du câble (et donc la résistance) augmente, le courant diminue.
Calcul de la puissance totale du câble
La puissance totale fournie au câble se calcule avec la formule :
$P = U \times I$
Comme le courant diminue avec l'augmentation de la résistance (et donc de la longueur du câble), la puissance totale P diminue également.
Calcul de la puissance par mètre de câble
La puissance par unité de longueur (W/m) est obtenue en divisant la puissance totale par la longueur du câble :
$P_{1m} = \frac{P}{longueur du câble}$
Cette valeur est importante car le chauffage effectif du câble dépend de la quantité d'énergie libérée par mètre. Si le câble est très long, même à tension constante, la puissance totale se répartit sur plus de mètres, réduisant ainsi la puissance par mètre.
Affichage des résultats
Le calculateur affiche ensuite :
- Courant du câble (A) : Calculé selon la loi d'Ohm.
- Puissance du câble (W) : La puissance totale, c'est-à-dire l'énergie fournie au câble.
- Puissance par mètre (W/m) : La puissance répartie sur chaque mètre de câble.
- Température approximative du câble : Au lieu d'une valeur numérique, un texte est affiché – si la température est de 20 °C ou moins, "Température ambiante" est affichée, et si elle est de 90 °C ou plus, "Trop élevée !" est affiché. La valeur calculée se base sur une température ambiante de 20 °C.

Pourquoi la puissance du câble diminue-t-elle avec sa longueur ?

Augmentation de la résistance totale :
La résistance du câble est indiquée en ohms par mètre. Lorsque vous allongez le câble, la résistance totale augmente linéairement avec sa longueur. Par exemple, si la résistance est de 0,1 Ω/m et que le câble mesure 10 m, la résistance totale sera de 1 Ω ; pour 100 m, elle sera de 10 Ω.
Diminution du courant :
Comme le courant est défini par la formule $I$ = $U / R$ , une résistance plus élevée entraîne un courant plus faible dans le câble. Moins de courant signifie que moins d'énergie est fournie au câble.
Puissance totale et puissance par mètre :
La puissance totale du câble est déterminée par la formule $P = U \times I$ . Comme le courant diminue, la puissance totale diminue également. De plus, cette puissance est répartie sur toute la longueur du câble. Par conséquent, plus le câble est long, plus la puissance par mètre est faible, ce qui influence directement le chauffage. Dans le cas d’un câble très long, même si la puissance totale est relativement élevée, la puissance par mètre peut devenir extrêmement faible, ce qui signifie que le câble ne chauffe pas efficacement.
