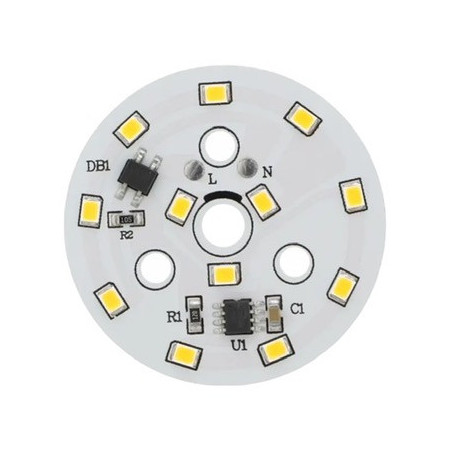

LED okrugli modul 7W, ⌀50mm, 220-240V AC

Okrugli LED modul za izravno napajanje iz AC napona 220–240 V. Namijenjen je za popravak i proizvodnju rasvjetnih tijela gdje je potrebna kompaktna svjetlosna jedinica s tiskanom pločom i širokim kutom snopa. Modul je dostupan u varijantama temperature boje za toplu i hladnu bijelu.

Tehničke specifikacije

• Potrošnja energije: 7 W
• Napajanje: 220-240V AC
• Vrsta LED diode: SMD 2835
• Broj LED dioda: 12
• Vanjski promjer modula: 50 mm
• Kut snopa: 120–130°
• Svjetlosni tok: 530–600 lm
• Vijek trajanja: 10.000 sati
• Opcije boja svjetla: toplo bijela (3000–3500 K), hladno bijela (6000–6500 K)

Funkcije i značajke

• Kompaktni kružni dizajn pogodan za integraciju u rasvjetna tijela s ograničenim prostorom
• Izravno napajanje iz mreže 220–240 V AC bez vanjskog DC izvora
• Široki kut snopa pogodan za osvjetljavanje prostora
• SMD 2835 LED sklop za opću rasvjetu

Idealno za

• Popravci i remont mrežnih LED rasvjetnih tijela
• Proizvodnja jednostavnih svjetiljki s izravnim napajanjem iz električne mreže
• Stropne i zidne svjetiljke s kružnim svjetlosnim modulom
• Tehnička i uslužna rasvjeta u interijeru

Sadržaj paketa

• 1× LED modul okrugli Ø50 mm
• Žice i terminalni blokovi nisu uključeni u paket.

Zašto odabrati ovaj proizvod?

• Jasno definirani parametri za dizajn i zamjenu svjetlosnih modula
• Mogućnost odabira temperature boje prema zahtjevima primjene
• Standardni LED tip (SMD 2835) i kompaktna veličina Ø50 mm
• Prikladno rješenje za servisnu upotrebu i komadnu proizvodnju rasvjetnih tijela

Upute za instalaciju i uporabu

• Modul ne sadrži žice ili priključni blok; priključne žice moraju se izravno zalemiti na tiskanu ploču LED modula.
• Prije lemljenja provjerite polaritet/oznaku spojnih točaka na ploči i koristite žice s odgovarajućom izolacijom za mrežni napon.
• Modul postavite na prikladnu podlogu s obzirom na odvođenje topline; prilikom projektiranja svjetiljke osigurajte dovoljnu toplinsku izolaciju i ventilaciju u skladu s konstrukcijom.
• Nakon ugradnje provjerite mehaničko pričvršćivanje, električnu izolaciju i rasterećenje od vlačne sile dovodnih vodiča.
• Radite samo u zatvorenoj svjetiljci ili u konstrukciji koja sprječava slučajni kontakt s dijelovima pod naponom.

Sigurnosna obavijest

• Modul je dizajniran za napajanje izmjeničnom strujom od 220–240 V; to je opasan mrežni napon s rizikom od strujnog udara, opeklina ili požara.
• Instalaciju i servisiranje provodite samo kada je napajanje isključeno i nakon što ste provjerili da na žicama nema napona.
• Preporučujemo da instalaciju i spajanje povjerite osobi s odgovarajućim električarskim kvalifikacijama i znanjem rada s mrežnim naponom.
• Ne koristite modul izvan svjetiljke bez zaštite od kontakta; dijelovi pod naponom mogu biti prisutni na ploči.
• Prilikom lemljenja koristite odgovarajuće alate i postupke; nepravilno lemljenje može dovesti do pregrijavanja spojeva, kratkih spojeva ili labavih žica.
• Osigurajte dovoljne izolacijske udaljenosti, mehaničko rasterećenje vodova i zaštitu od vibracija; labava žica može uzrokovati kratki spoj ili ozljedu.
• Ne postavljajte modul u okruženje s vodom ili visokom vlagom osim ako cijela konstrukcija svjetiljke nije dizajnirana za dane uvjete.
• Ne prekrivajte modul toplinskom izolacijom ili ne ograničavajte odvođenje topline; previsoka temperatura skraćuje vijek trajanja i povećava rizik od kvara.
• Ako su ploča, LED ili priključci za napajanje oštećeni, nemojte dalje koristiti modul i poništite ga iz upotrebe.
