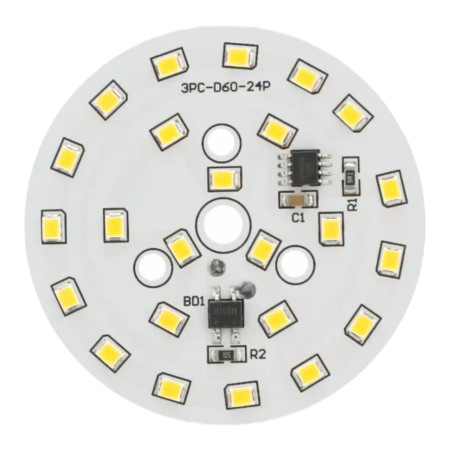

LED okrugli modul 9W, ⌀60mm, 220-240V AC

Okrugli LED modul za izravno AC napajanje dizajniran je za popravak i proizvodnju rasvjetnih tijela gdje je potrebna kompaktna okrugla tiskana ploča i širok kut snopa. Modul je dostupan u toplo bijeloj ili hladno bijeloj boji svjetla.

Tehničke specifikacije

• Vrsta LED diode: 2835 SMD
• Broj LED dioda: 24
• Nazivna potrošnja energije: 9 W
• Napajanje: 170-275 V AC (izravno napajanje iz mreže)
• Vanjski promjer: 60 mm
• Kut snopa: 120–130°
• Svjetlosni intenzitet: 720–810 lm
• Boja svjetla (varijante): toplo bijela (3000–3500 K), hladno bijela (6000–6500 K)

Funkcije i značajke

• Kružni dizajn za ugradnju u kompaktne svjetiljke i izvore svjetlosti
• Široki kut snopa pogodan za osvjetljavanje prostora
• Napajanje izravno iz izmjenične struje bez vanjskog niskonaponskog izvora (ovisno o dizajnu modula)
• Ugradnja SMD LED dioda za ravnomjernu raspodjelu svjetlosti po površini modula

Idealno za

• Popravci i remont svjetiljki s kružnim LED modulom Ø60 mm
• DIY i prototipni dizajni umreženih LED svjetiljki
• Stropne i zidne svjetiljke s difuzorom i dovoljno prostora za izolaciju i hlađenje

Sadržaj paketa

• 1x okrugli LED modul Ø60 mm
• Žice i terminalni blokovi nisu uključeni u paket.

Zašto odabrati ovaj proizvod?

• Jasno definirani električni i optički parametri za dizajn i servis rasvjetnih tijela
• Kompaktna veličina od Ø60 mm uz održavanje širokog kuta snopa
• Mogućnost odabira temperature boje prema primjeni

Upute za instalaciju i uporabu

• Važno: Modul ne sadrži žice ili priključni blok; priključne žice moraju se izravno zalemiti na tiskanu ploču LED modula.
• Prije lemljenja, isključite napajanje i provjerite da nema napona.
• Koristite žice s odgovarajućom izolacijom za mrežni napon i osigurajte rasterećenje od vlačne sile kako biste spriječili prijenos mehaničkog naprezanja na lemljene spojeve.
• Nakon ugradnje, provjerite da nijedan vodljivi dio modula ne može dodirivati metalne dijelove svjetiljke bez odgovarajuće izolacije.
• Modul ugradite u svjetiljku na način da se osigura dovoljno hlađenje i da se ne prekorače radni uvjeti zadani dizajnom svjetiljke.

Sigurnosna obavijest

• Upozorenje: Modul se napaja mrežnim naponom od 170–275 V AC. Nepravilno rukovanje može uzrokovati strujni udar, požar ili oštećenje uređaja.
• Instalaciju i servisiranje provodite samo uz isključeno napajanje; nakon isključenja pričekajte da se sve komponente u strujnom krugu isprazne i uvijek mjerenjem provjerite stanje bez napona.
• Ne koristite modul izvan zatvorene svjetiljke ili bez poklopca koji sprječava kontakt s dijelovima pod naponom.
• Osigurajte dovoljne izolacijske udaljenosti i mehaničko pričvršćivanje; ne dopustite kontakt s vodljivim dijelovima, vijcima ili rubovima koji mogu oštetiti izolaciju žica.
• Koristite samo žice i materijal za lemljenje prikladan za mrežne primjene; nakon lemljenja provjerite kvalitetu spojeva i odsutnost kratkih spojeva.
• Ne koristite modul u okruženjima s visokom vlagom ili gdje može doći do kondenzacije, osim ako dizajn svjetiljke ne pruža odgovarajuću zaštitu.
• Ako su ploča, LED diode, lemne pločice ili izolacija žice oštećeni, modul više ne koristite.
