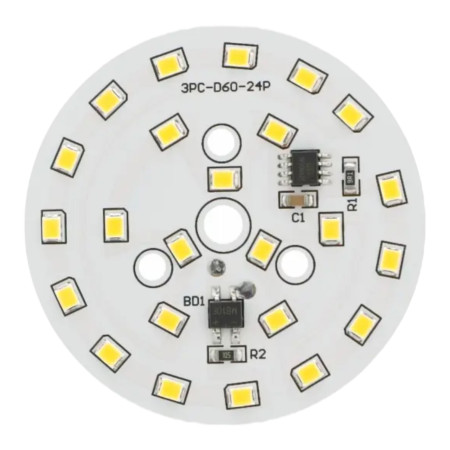

Módulo LED redondo de 9 W, ⌀60 mm, 220-240 V CA

El módulo LED redondo para alimentación directa de CA está diseñado para la reparación y producción de luminarias que requieren una placa de circuito impreso circular compacta y un amplio ángulo de haz. El módulo está disponible en blanco cálido o blanco frío.

Especificaciones técnicas

• Tipo de LED: 2835 SMD
• Número de LED: 24
• Consumo de energía nominal: 9 W
• Alimentación: 170-275 V CA (alimentación directa a la red eléctrica)
• Diámetro exterior: 60 mm
• Ángulo del haz: 120–130°
• Intensidad luminosa: 720–810 lm
• Color de la luz (variantes): blanco cálido (3000–3500 K), blanco frío (6000–6500 K)

Funciones y características

• Diseño circular para instalación en luminarias compactas y fuentes de luz.
• Amplio ángulo de haz adecuado para iluminación de áreas.
• Alimentación directa desde CA sin fuente externa de bajo voltaje (según el diseño del módulo)
• Instalación de LED SMD para una distribución uniforme de la luz en toda la superficie del módulo

Ideal para

• Reparación y revisión de luminarias con módulo LED circular Ø60 mm
• Diseños DIY y prototipos de luminarias LED en red
• Lámparas de techo y pared con difusor y espacio suficiente para aislamiento y refrigeración.

Contenido del paquete

• 1x Módulo LED redondo Ø60 mm
• Los cables y bloques de terminales no están incluidos en el paquete.

¿Por qué elegir este producto?

• Parámetros eléctricos y ópticos claramente definidos para el diseño y el servicio de luminarias
• Tamaño compacto de Ø60 mm manteniendo un amplio ángulo de haz.
• Posibilidad de seleccionar la temperatura del color según la aplicación.

Instrucciones de instalación y funcionamiento

• Importante: El módulo no contiene cables ni bloque de terminales; los cables conductores deben soldarse directamente a la placa de circuito impreso del módulo LED.
• Antes de soldar, desconecte la fuente de alimentación y verifique que no haya voltaje.
• Utilice cables con un aislamiento adecuado para la tensión de la red y que proporcionen alivio de tensión para evitar que la tensión mecánica se transfiera a las uniones soldadas.
• Después de la instalación, asegúrese de que ninguna parte conductora del módulo pueda tocar las partes metálicas de la luminaria sin un aislamiento adecuado.
• Instalar el módulo en la luminaria de tal manera que se garantice una refrigeración suficiente y no se excedan las condiciones de funcionamiento previstas por el diseño de la luminaria.

Aviso de seguridad

• Advertencia: El módulo se alimenta con una tensión de red de 170–275 V CA. Una manipulación inadecuada puede provocar descargas eléctricas, incendios o daños en el dispositivo.
• Realice la instalación y el servicio únicamente con la fuente de alimentación desconectada; después de la desconexión, espere a que se descarguen todos los componentes del circuito y verifique siempre el estado libre de voltaje mediante medición.
• No opere el módulo fuera de una luminaria cerrada o sin proporcionar una cubierta que evite el contacto con partes activas.
• Asegúrese de que haya distancias de aislamiento y fijación mecánica suficientes; no permita el contacto con partes conductoras, tornillos o bordes que puedan dañar el aislamiento de los cables.
• Utilice únicamente cables y material de soldadura adecuados para aplicaciones de red; después de soldar, verifique la calidad de las conexiones y la ausencia de cortocircuitos.
• No opere el módulo en entornos con alta humedad o donde pueda producirse condensación, a menos que el diseño de la luminaria proporcione la protección adecuada.
• Si la placa, los LED, las almohadillas de soldadura o el aislamiento del cable están dañados, no utilice más el módulo.
