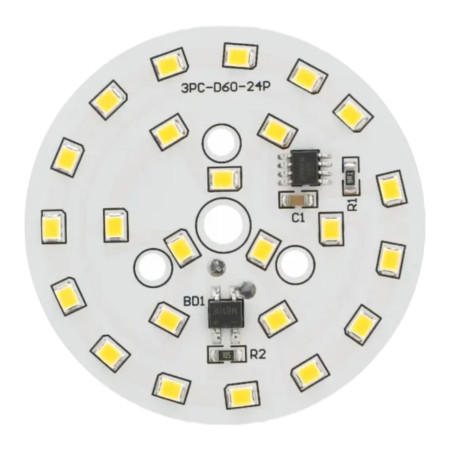

LED modul okrúhly 9W, ⌀60mm, 220-240V AC

Okrúhly LED modul pre priame napájanie zo siete AC je určený na opravy a výrobu svietidiel, kde je požadovaná kompaktná kruhová doska plošného spoja a široký vyžarovací uhol. Modul je dostupný vo variantoch farby svetla teplá biela alebo studená biela.

Technické špecifikácie

• Typ LED: 2835 SMD
• Počet LED: 24
• Menovitý príkon: 9 W
• Napájanie: 170–275 V AC (priame napájanie zo siete)
• Vonkajší priemer: 60 mm
• Uhol svitu: 120 – 130°
• Svietivosť: 720–810 lm
• Farba svetla (varianty): teplá biela (3000–3500 K), studená biela (6000–6500 K)

Funkcie a vlastnosti

• Kruhové prevedenie pre montáž do kompaktných svietidiel a svetelných zdrojov
• Široký vyžarovací uhol vhodný na plošné osvetlenie
• Napájanie priamo z AC bez externého nízkonapäťového zdroja (podľa konštrukcie modulu)
• Osadenie SMD LED pre rovnomerné rozloženie svetla na ploche modulu

Ideálne pre

• Opravy a repase svietidiel s kruhovým LED modulom Ø60 mm
• DIY a prototypové konštrukcie sieťových LED svietidiel
• Stropné a nástenné svietidlá s difúzorom a dostatočným priestorom na izoláciu a chladenie

Obsah balenia

• 1x LED modul okrúhly Ø60 mm
• Vodiče ani svorkovnice nie sú súčasťou balenia

Prečo zvoliť tento produkt

• Jasne definované elektrické a optické parametre pre návrh a servis svietidiel
• Kompaktný rozmer Ø60 mm pri zachovaní širokého uhla svitu
• Možnosť voľby teploty chromatičnosti podľa aplikácie

Pokyny na inštaláciu a prevádzku

• Dôležité: Modul neobsahuje vodiče ani svorkovnicu; prívodné vodiče je nutné pripájať priamo na dosku plošného spoja LED modulu.
• Pred spájkovaním odpojte napájanie a overte neprítomnosť napätia.
• Použite vodiče so zodpovedajúcou izoláciou pre sieťové napätie a zaistite odľahčenie ťahu, aby sa mechanické namáhanie neprenášalo na spájkované spoje.
• Po montáži zaistite, aby sa žiadna vodivá časť modulu nemohla dotknúť kovových častí svietidla bez zodpovedajúcej izolácie.
• Modul inštalujte do svietidla tak, aby bolo zaistené dostatočné chladenie a neboli prekročené prevádzkové podmienky dané konštrukciou svietidla.

Bezpečnostné upozornenie

• Upozornenie: Modul je napájaný sieťovým napätím 170–275 V AC. Nesprávna manipulácia môže viesť k úrazu elektrickým prúdom, vzniku požiaru alebo poškodeniu zariadenia.
• Inštaláciu a servis vykonávajte iba pri odpojenom napájaní; po odpojení vyčkajte na vybitie prípadných súčastí v obvode a vždy overte beznapäťový stav meraním.
• Modul neprevádzkujte mimo uzavretého svietidla alebo bez zaistenia krytia, ktoré zabráni dotyku živých častí.
• Zaistite dostatočné izolačné vzdialenosti a mechanické upevnenie; nepripustite kontakt s vodivými časťami, skrutkami alebo hranami, ktoré môžu poškodiť izoláciu vodičov.
• Používajte iba vodiče a spájkovací materiál vhodné pre sieťové aplikácie; po spájkovaní skontrolujte kvalitu spojov a neprítomnosť skratov.
• Neprevádzkujte modul v prostredí so zvýšenou vlhkosťou alebo tam, kde môže dôjsť ku kondenzácii, pokiaľ konštrukcia svietidla nezaisťuje zodpovedajúcu ochranu.
• V prípade poškodenia dosky, LED, spájkovacích plôšok alebo izolácie vodičov modul ďalej nepoužívajte.
