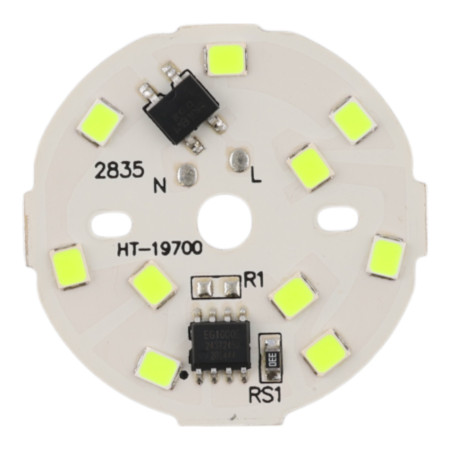

LED modul okrugli 3W, ⌀34mm, 220-240V AC, više boja

Okrugli LED modul za napajanje iz mreže 220–240 V AC dizajniran je za kompaktne svjetiljke i rasvjetne primjene gdje je potrebna jednostavna integracija na tiskanu ploču. Modul je dostupan u više varijanti boja svjetla (zelena, crvena, plava).

Tehničke specifikacije

• Šifra proizvoda: AM1911
• Nazivna potrošnja energije: 3 W
• Napajanje: 220-240V AC
• Vrsta LED diode: 2835 SMD
• Broj LED dioda: 10
• Vanjski promjer: 34 mm
• Kut snopa: 120–130°
• Svjetlosni intenzitet: 270–300 lm
• Opcije boja svjetla: zelena, crvena, plava

Funkcije i značajke

• Kompaktni kružni dizajn pogodan za integraciju u male svjetiljke
• Široki kut snopa za ravnomjerno osvjetljenje unutar svjetiljke
• SMD LED 2835 montaža za standardnu montažu na PCB
• Napajanje izravno iz mreže 220–240 V AC (ovisno o dizajnu modula)

Idealno za

• Indikatorska i signalna svjetla (prema odabranoj boji svjetla)
• Ugradna i dekorativna rasvjeta za ograničen prostor
• Servisna zamjena LED modula u rasvjetnim tijelima kompatibilnim veličinom i napajanju
• Prototipovi i prilagođeni dizajni svjetiljki napajanih iz mreže

Sadržaj paketa

• 1x okrugli LED modul Ø34 mm
• Žice i terminalni blokovi nisu uključeni u paket.

Zašto odabrati ovaj proizvod?

• Definirani osnovni parametri za dizajn i integraciju (napon, snaga, veličina, kut, luminoznost)
• Više opcija boja za različite zahtjeve primjene
• Jednostavna mehanička integracija zahvaljujući kružnom formatu

Upute za instalaciju i uporabu

• Modul ne sadrži žice ili priključni blok; priključne žice moraju se izravno zalemiti na tiskanu ploču LED modula.
• Prije lemljenja provjerite polaritet/oznaku spojnih točaka na modulu i koristite žice s odgovarajućom temperaturnom otpornošću izolacije.
• Tijekom montaže provjerite je li modul čvrsto pričvršćen kako ne bi bilo mehaničkog naprezanja na lemljenim spojevima.
• Nakon ugradnje provjerite električnu čvrstoću i izolacijske udaljenosti unutar cijele svjetiljke prema zahtjevima za mrežni napon.
• Za pravilan rad potrebno je osigurati odgovarajuće odvođenje topline unutar dizajna svjetiljke.

Sigurnosna obavijest

• Modul je dizajniran za napajanje izmjeničnom strujom od 220–240 V. To je opasan mrežni napon koji može uzrokovati strujni udar, opekline ili požar.
• Instalaciju, spajanje i servisiranje provodite samo kada je napajanje isključeno i nakon što ste provjerili odsutnost napona.
• Preporučujemo da instalaciju i spajanje povjerite kvalificiranoj osobi sa znanjem rada na niskonaponskoj opremi u skladu s važećim propisima.
• LED modul mora se koristiti u električno sigurnom kućištu/svjetiljci koja pruža zaštitu od dodirivanja dijelova pod naponom.
• Ne koristite modul s oštećenom tiskanom pločom, labavim komponentama ili vidljivim znakovima pregrijavanja.
• Prilikom lemljenja pazite da izbjegnete premošćivanje vodljivih putova, hladne spojeve ili mehanička oštećenja kontaktnih pločica; provjerite kvalitetu spojeva nakon lemljenja.
• Osigurajte dovoljne izolacijske udaljenosti, mehaničko rasterećenje dovodnih žica i zaštitu od izvlačenja žica iz lemljenih mjesta.
• Ne postavljajte modul u okruženje s rizikom kontakta s vodom ili kondenzacijom, osim ako unutar svjetiljke nije osigurana odgovarajuća zaštita.
• Nakon završetka instalacije provjerite funkciju i sigurnost cijelog uređaja; ako se pojave bilo kakvi neobični simptomi (miris, dim, prekomjerno zagrijavanje), odmah isključite uređaj iz električne mreže.
