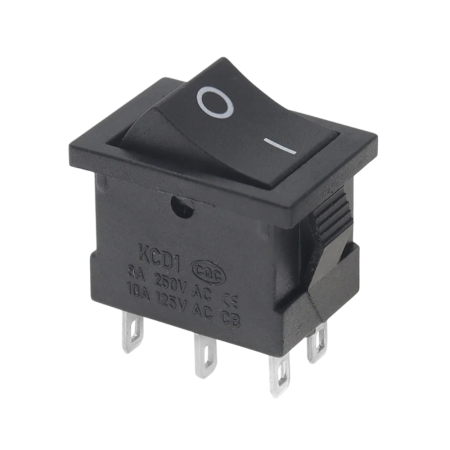

Rechteckiger Wippschalter KCD1-203, schwarz, 250 V/6 A

Der Wippschalter KCD1-203 ist ein Einbauschalter zum Schalten zweier unabhängiger Stromkreise. Die Ausführung mit 6 Anschlüssen und der Kennzeichnung der Positionen I und II entspricht der Funktion EIN1-EIN2 und nicht dem einfachen Ein-Ausschalten. Er eignet sich für den Einbau in Schalttafeln oder Gerätegehäusen, in denen ein mechanisches Umschalten zwischen zwei Betriebszuständen erforderlich ist.

Technische Spezifikationen

• Typ: KCD1-203
• Ausführung: Wippschalter
• Anzahl der Pins: 6
• Funktion: EIN1-EIN2
• Nennspannung und -strom: 250 V AC / 6 A
• Befestigungsloch: 20 x 13 mm
• Abmessungen: 21 x 15 x 19 mm
• Farbe: Schwarz

Funktionen und Merkmale

• 6-polige Ausführung für zwei unabhängige Schaltkreise.
• Kipphebelsteuerung mit Markierung der Positionen I und II.
• Rechteckiger Korpus zur Montage in einem Plattenausschnitt.
• Die Klemmen dienen dem elektrischen Anschluss an den Gerätekreis.
• Die Ausführung eignet sich für den Einsatz als Bedienfeldschalter in elektrischen und elektronischen Geräten.

Ideal für

• Bedienfeld für elektrische Geräte.
• Umschalten zweier Stromkreise in Geräten und Schalttafeln.
• Reparatur und Austausch von kompatiblen Kippschaltern gleicher Art und Größe.
• Einbau in Kunststoff- oder Metallgehäuse mit entsprechender Montagebohrung.

Packungsinhalt

• 1x Wippschalter KCD1-203

Warum sollten Sie sich für dieses Produkt entscheiden?

• Klar gekennzeichnetes 6-Pin-Design für die ON1-ON2-Funktion.
• Kompakte Paneelabmessungen für standardmäßige rechteckige Aussparungen.
• Eine geeignete Lösung für Anwendungen, bei denen kein einfacher EIN-AUS-Schalter benötigt wird, sondern zwischen zwei Zuständen umgeschaltet werden muss.
• Die aufgeführten grundlegenden elektrischen und dimensionalen Parameter ermöglichen Kompatibilitätsprüfungen beim Austausch des Originalelements.

Installations- und Bedienungsanleitung

• Vor der Installation sollten die Abmessungen des Panelausschnitts und die Anordnung der Anschlussstifte in der jeweiligen Verdrahtung überprüft werden.
• Installieren Sie den Schalter nur in einem Gerät, dessen elektrische Parameter den Nennwerten des Schalters entsprechen.
• Beim Anschließen ist es notwendig, die einzelnen Kontakte gemäß dem Diagramm der jeweiligen Anwendung korrekt zu identifizieren.
• Die Montage und der Anschluss müssen so erfolgen, dass ein Lösen der Klemmen oder ein Kurzschluss zwischen den Kontakten verhindert wird.

Sicherheitshinweis

• Das Produkt ist für den Betrieb mit elektrischen Spannungen, einschließlich 250 V Wechselstrom, ausgelegt. Ein falscher Anschluss kann zu Stromschlägen oder Schäden am Gerät führen.
• Die Montage und der Anschluss dürfen nur bei abgeschalteter Stromversorgung erfolgen.
• Der Anschluss sollte von einer Person mit entsprechender elektrotechnischer Qualifikation durchgeführt werden.
• Die Nennlast von 250 V AC / 6 A darf nicht überschritten werden.
• Verwenden Sie den Schalter nicht, wenn er mechanisch beschädigt ist oder die Anschlussklemmen beschädigt sind.
