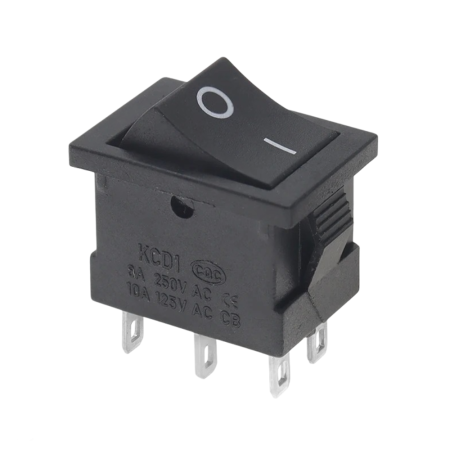

Rektangulär vippströmbrytare KCD1-203, svart 250V/6A

Vippströmbrytaren KCD1-203 är en panelströmbrytare avsedd för att koppla två oberoende kretsar. Konstruktionen med 6 terminaler och markering av positionerna I och II motsvarar ON1-ON2-funktionen, inte enkel ON-OFF-omkoppling. Den är lämplig för montering i en panel- eller apparatkåpa där mekanisk omkoppling mellan två driftlägen krävs.

Tekniska specifikationer

• Typ: KCD1-203
• Utförande: vippströmbrytare
• Antal stift: 6
• Funktion: ON1-ON2
• Märkspänning och ström: 250 V AC / 6 A
• Monteringshål: 20 x 13 mm
• Mått: 21 x 15 x 19 mm
• Färg: svart

Funktioner och egenskaper

• 6-polig design för två oberoende kretsar.
• Vippreglage med markering av position I och II.
• Rektangulär kropp för montering i panelurskärning.
• Terminalerna är avsedda för elektrisk anslutning till enhetens krets.
• Konstruktionen är lämplig för användning som panelbrytare i elektrisk och elektronisk utrustning.

Idealisk för

• Panelstyrning av elektriska apparater.
• Omkoppling av två kretsar i apparater och ställverk.
• Reparationer och utbyten av kompatibla vippströmbrytare av samma typ och storlek.
• Installation i plast- eller metallhöljen med motsvarande monteringshål.

Paketinnehåll

• 1x vippströmbrytare KCD1-203

Varför välja den här produkten?

• Tydligt markerad 6-polig design för ON1-ON2-funktion.
• Kompakta panelmått för standard rektangulär urskärning.
• En lämplig lösning för applikationer där en enkel PÅ-AV-brytare inte krävs, utan växlar mellan två tillstånd.
• De grundläggande elektriska och dimensionella parametrarna som listas möjliggör kompatibilitetskontroller vid byte av originalelement.

Installations- och bruksanvisning

• Kontrollera måtten på panelurtaget och placeringen av anslutningsstiften i den specifika kablarna före installationen.
• Installera endast brytaren i en apparat vars elektriska parametrar överensstämmer med brytarens nominella värden.
• Vid anslutning är det nödvändigt att korrekt identifiera enskilda kontakter enligt schemat för den specifika applikationen.
• Montering och anslutning måste utföras på ett sådant sätt att det förhindras att terminalerna lossnar eller att kortslutning sker mellan kontakterna.

Säkerhetsmeddelande

• Produkten är konstruerad för att fungera med elektriska spänningar, inklusive 250 V AC. Felaktig anslutning kan leda till elektriska stötar eller skador på enheten.
• Utför endast montering och anslutning när strömförsörjningen är frånkopplad.
• Anslutningen bör utföras av en person med lämplig elbehörighet.
• Överskrid inte den nominella elektriska belastningen på 250 V AC / 6 A.
• Använd inte brytaren om den är mekaniskt skadad eller om anslutningsterminalerna är skadade.
