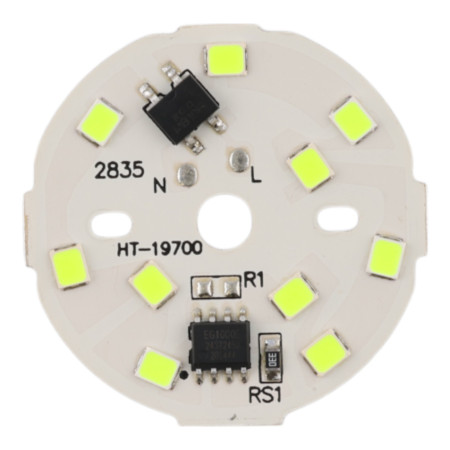

Rundes LED-Modul, 3 W, ⌀ 34 mm, 220–240 V Wechselstrom, verschiedene Farben

Das runde LED-Modul für Netzspannung (220–240 V AC) ist für kompakte Leuchten und Beleuchtungsanwendungen konzipiert, bei denen eine einfache Integration auf einer Leiterplatte erforderlich ist. Das Modul ist in verschiedenen Lichtfarben (Grün, Rot, Blau) erhältlich.

Technische Spezifikationen

• Produktcode: AM1911
• Nennleistungsaufnahme: 3 W
• Stromversorgung: 220–240 V Wechselstrom
• LED-Typ: 2835 SMD
• Anzahl der LEDs: 10
• Außendurchmesser: 34 mm
• Strahlwinkel: 120–130°
• Lichtstärke: 270–300 lm
• Lichtfarben: Grün, Rot, Blau

Funktionen und Merkmale

• Kompakte, runde Bauform, geeignet für die Integration in kleine Leuchten
• Breiter Abstrahlwinkel für gleichmäßige Ausleuchtung innerhalb der Leuchte
• SMD-LED 2835-Montage für Standard-Leiterplattenmontage
• Stromversorgung direkt aus dem 220–240 V Wechselstromnetz (abhängig von der Modulausführung)

Ideal für

• Kontroll- und Signalleuchten (entsprechend der gewählten Lichtfarbe)
• Einbau- und Dekorationsbeleuchtung bei begrenztem Platz
• Service-Austausch von LED-Modulen in Leuchten, die hinsichtlich Größe und Stromversorgung kompatibel sind
• Prototypen und kundenspezifische Designs von netzbetriebenen Leuchten

Packungsinhalt

• 1x LED-Modul rund Ø34 mm
• Drähte und Klemmenblöcke sind nicht im Lieferumfang enthalten.

Warum sollten Sie sich für dieses Produkt entscheiden?

• Grundlegende Parameter für Design und Integration definiert (Spannung, Leistung, Größe, Winkel, Lichtstärke)
• Mehrere Farboptionen für unterschiedliche Anwendungsanforderungen
• Einfache mechanische Integration dank runder Form

Installations- und Bedienungsanleitung

• Das Modul enthält keine Drähte oder eine Klemmenleiste; die Anschlussdrähte müssen direkt an die Leiterplatte des LED-Moduls gelötet werden.
• Vor dem Löten die Polarität/Kennzeichnung der Anschlusspunkte am Modul überprüfen und Drähte mit ausreichender Isolationstemperaturbeständigkeit verwenden.
• Achten Sie bei der Montage darauf, dass das Modul fest sitzt, damit keine mechanische Spannung auf die Lötstellen wirkt.
• Überprüfen Sie nach der Installation die elektrische Festigkeit und die Isolationsabstände innerhalb der gesamten Leuchte gemäß den Anforderungen für die Netzspannung.
• Für eine einwandfreie Funktion ist es notwendig, eine ausreichende Wärmeableitung innerhalb der Leuchtenkonstruktion sicherzustellen.

Sicherheitshinweis

• Das Modul ist für eine Wechselstromversorgung von 220–240 V ausgelegt. Dies ist eine gefährliche Netzspannung, die Stromschläge, Verbrennungen oder Brände verursachen kann.
• Installation, Anschluss und Wartung dürfen nur bei abgeschalteter Stromversorgung und nach Überprüfung des Spannungsfreiheit durchgeführt werden.
• Wir empfehlen, die Installation und den Anschluss einer qualifizierten Person anzuvertrauen, die über Kenntnisse im Umgang mit Niederspannungsanlagen gemäß den geltenden Vorschriften verfügt.
• Das LED-Modul muss in einem elektrisch sicheren Gehäuse/einer Leuchte betrieben werden, die Schutz vor Berührung spannungsführender Teile bietet.
• Betreiben Sie kein Modul mit beschädigter Leiterplatte, losen Bauteilen oder sichtbaren Anzeichen von Überhitzung.
• Beim Löten ist darauf zu achten, dass keine leitfähigen Verbindungen überbrückt werden, kalte Lötstellen entstehen und die Lötpads nicht mechanisch beschädigt werden; die Qualität der Verbindungen ist nach dem Löten zu überprüfen.
• Sorgen Sie für ausreichende Isolationsabstände, mechanische Entlastung der Zuleitungen und Schutz gegen das Herausziehen der Drähte aus den Lötstellen.
• Platzieren Sie das Modul nicht in einer Umgebung, in der die Gefahr des Kontakts mit Wasser oder Kondenswasser besteht, es sei denn, innerhalb der Leuchte ist ein ausreichender Schutz vorgesehen.
• Überprüfen Sie nach Abschluss der Installation die Funktion und Sicherheit des gesamten Geräts. Sollten ungewöhnliche Symptome (Geruch, Rauch, übermäßige Hitzeentwicklung) auftreten, trennen Sie das Gerät sofort vom Stromnetz.
