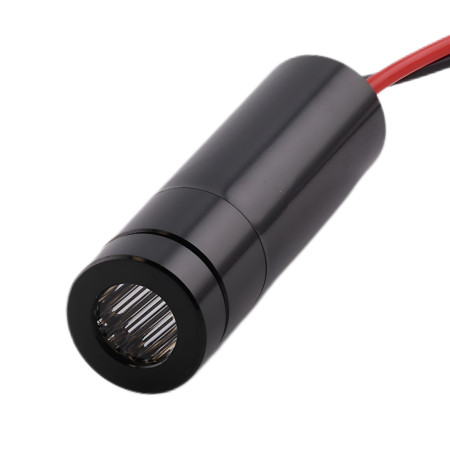

Lasermodul 520 nm grün 15 mW – Kreuzprojektion

Neu

Lasermodul grün, 15 mW, 520 nm, Kreuz

⚠️ Sicherheitswarnung: Dieses Lasermodul ist eine elektronische Komponente, die ausschließlich für professionelle, laborbezogene und industrielle Anwendungen bestimmt ist. Es ist nicht für den allgemeinen Verbraucher- oder Haushaltsgebrauch vorgesehen und darf nicht als Laserpointer verwendet werden.

Während des Betriebs sind die Sicherheitsanforderungen der Norm EN 60825-1 einzuhalten und geeignete Schutzausrüstung zu verwenden. Der Hersteller des Endgeräts ist für die endgültige Klassifizierung des Lasers gemäß EN 60825-1 verantwortlich.

Beschreibung

Das Lasermodul mit einer grünen Wellenlänge von 520 nm erzeugt eine Kreuzprojektion und ist für technische Anwendungen, Laboranwendungen und Integrationsprojekte vorgesehen. Es eignet sich für Mess-, Prüf- und Positioniersysteme im Laborumfeld sowie für die Entwicklung und den Bau eigener Geräte. Das Modul arbeitet im Dauerstrichbetrieb und ist als elektronische Komponente zur Geräteintegration gedacht.

Technische Spezifikationen

Produkttyp: Lasermodul
Laserfarbe: Grün
Wellenlänge: 520 nm
Projektion: Kreuz
Abmessungen: 12 × 40 mm
Betriebsmodus: kontinuierlicher Laser
Ausgangsleistung: 15 mW
Versorgungsspannung: 2,8 bis 5 V Gleichstrom
Betriebsstrom der Laserdiode: weniger als 200 mA
Lebensdauer: mehr als 10000 Stunden
Betriebstemperatur: -10 bis 60 °C
Lagertemperatur: -40 bis 85 °C

Funktionen und Merkmale

Erzeugt eine Kreuzlaserspur zur optischen Markierung von Achsen oder Referenzlinien.
Die grüne Wellenlänge von 520 nm eignet sich für Anwendungen, die eine gute visuelle Lesbarkeit der Laserprojektion erfordern.
Der kontinuierliche Betrieb ermöglicht eine kontinuierliche Projektion ohne Pulsmodus.
Die Niederspannungs-Gleichstromversorgung ermöglicht die Integration in elektronische Geräte.
Die kompakte zylindrische Bauform eignet sich für den Einbau in Vorrichtungen, Messanordnungen und kundenspezifische Konstruktionen.
Konzipiert als industrielle elektronische Komponente für Test-, Labor- und Heimwerkerzwecke.

Ideal für

industrielle Prüf- und Messgeräte
Laboraufbauten und optische Experimente
Positionierungs- und Zielanwendungen
Integrationsprojekte und Geräteentwicklung
Selbstbau mit optischer Signalisierung oder Referenzprojektion

Packungsinhalt

1x Lasermodul 520 nm grün, Kreuz

Warum sollten Sie sich für dieses Produkt entscheiden?

Die Kreuzprojektion eignet sich zur gleichzeitigen Markierung zweier Achsen.
Die kompakten Abmessungen von 12 x 40 mm ermöglichen die Installation auch bei beengten Platzverhältnissen.
In Niederspannungssystemen kann eine Stromversorgung im Bereich von 2,8 bis 5 V Gleichstrom verwendet werden.
Der kontinuierliche Betrieb eignet sich für Mess-, Prüf- und Laboranwendungen.
Die technischen Parameter sind für den Einbau in elektronische oder industrielle Anlagen vorgesehen.

Installations- und Bedienungsanleitung

Beachten Sie die vorgegebene Versorgungsspannung von 2,8 bis 5 V Gleichstrom und überschreiten Sie nicht die vorgegebenen Betriebswerte.
Installieren Sie das Modul in einer stabilen Struktur unter Berücksichtigung der genauen Projektionsrichtung.
Bei der Installation in einem Gerät ist auf einen ordnungsgemäßen elektrischen Anschluss und Kurzschlussschutz zu achten.
Betreiben Sie den Betrieb nur innerhalb des angegebenen Betriebstemperaturbereichs.

Sicherheitshinweis

Laserstrahlung kann Ihre Augen schädigen. Richten Sie den Laserstrahl nicht in Ihre Augen oder auf reflektierende Oberflächen.
Das Produkt ist ein elektronisches Bauteil zur Integration. Falscher Anschluss kann zu Schäden am Modul oder am Netzteil des Geräts führen.
Bei der Installation und im Betrieb müssen Kurzschlüsse, Verpolung und Überschreitung der Versorgungsspannung vermieden werden.
Die Installation im Gerät muss unter gebührender Berücksichtigung eines fachgerechten Anschlusses und eines sicheren Betriebs des gesamten Systems erfolgen.

Technische Daten
