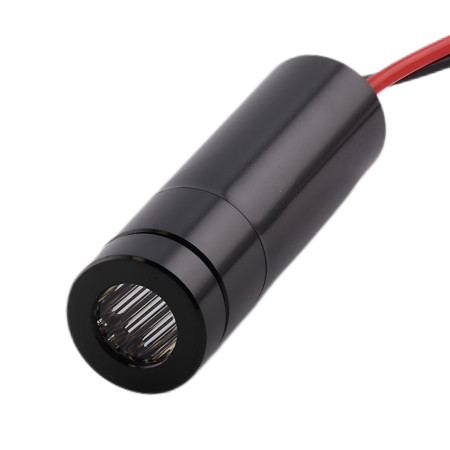

Lasermoduuli vihreä, 15 mW, 520 nm, ristisuuntainen

Vihreän 520 nm:n aallonpituudella varustettu lasermoduuli luo ristiprojektion ja on tarkoitettu teknisiin, laboratorio- ja integrointisovelluksiin. Se soveltuu käytettäväksi mittaus-, testaus- ja paikannusjärjestelmissä, laboratorioympäristössä sekä omien laitteiden kehittämisessä tai rakentamisessa. Moduuli toimii jatkuvassa tilassa ja on tarkoitettu elektroniseksi komponentiksi laitteisiin integroitavaksi.

Tekniset tiedot

• Tuotetyyppi: lasermoduuli
• Laserväri: vihreä
• Aallonpituus: 520 nm
• Projektio: risti
• Mitat: 12 × 40 mm
• Työtila: jatkuva laser
• Lähtöteho: 15 mW
• Syöttöjännite: DC 2,8–5 V
• Laserdiodin käyttövirta: alle 200 mA
• Elinikä: yli 10 000 tuntia
• Käyttölämpötila: -10 - 60 °C
• Säilytyslämpötila: -40 - 85 °C

Toiminnot ja ominaisuudet

• Luo ristikkäisen laserradan akseleiden tai referenssiviivojen optista merkintää varten.
• Vihreän valon 520 nm:n aallonpituus sopii sovelluksiin, jotka vaativat laserprojektion hyvää visuaalista luettavuutta.
• Jatkuva käyttö mahdollistaa jatkuvan heijastuksen ilman pulssitilaa.
• Matalajännitteinen tasavirtalähde helpottaa integrointia elektronisiin laitteisiin.
• Kompakti lieriömäinen muotoilu soveltuu asennettavaksi kiinnikkeisiin, mittauskokoonpanoihin ja räätälöityihin malleihin.
• Tarkoitettu teollisuuselektroniikkakomponentiksi testaus-, laboratorio- ja tee-se-itse-käyttöön.

Ihanteellinen

• teollisuuden testaus- ja mittauslaitteet
• laboratoriolaitteet ja optiset kokeet
• paikannus- ja tähtäyssovellukset
• integraatioprojektit ja laitekehitys
• Tee-se-itse-rakenne optisella merkinannolla tai referenssiprojektiolla

Pakkauksen sisältö

• 1x lasermoduuli 520 nm vihreä, ristikkäinen

Miksi valita tämä tuote?

• Ristiprojektio soveltuu kahden akselin samanaikaiseen merkitsemiseen.
• Kompakti 12 × 40 mm:n koko mahdollistaa asennuksen ahtaisiin tiloihin.
• Pienjännitejärjestelmissä voidaan käyttää 2,8–5 V DC:n virtalähdettä.
• Jatkuva käyttö soveltuu käytettäväksi mittaus-, testaus- ja laboratoriosovelluksissa.
• Tekniset parametrit on tarkoitettu asennettaviksi osaksi elektroniikka- tai teollisuuslaitteita.

Asennus- ja käyttöohjeet

• Noudata ilmoitettua 2,8–5 V DC:n syöttöjännitettä äläkä ylitä ilmoitettuja käyttöarvoja.
• Asenna moduuli vakaaseen rakenteeseen ulkoneman tarkan suunnan suhteen.
• Asennettaessa laitetta on varmistettava asianmukainen sähköliitäntä ja oikosulkusuojaus.
• Käytä ainoastaan määritellyn käyttölämpötila-alueen sisällä.

Turvallisuushuomautus

• Lasersäteily voi vahingoittaa näköäsi. Älä suuntaa sädettä silmiisi tai heijastaviin pintoihin.
• Tuote on integroitavaksi tarkoitettu elektroninen komponentti. Väärä kytkentä voi vahingoittaa moduulia tai laitteen virtalähdeosaa.
• Asennuksen ja käytön aikana on estettävä oikosulkuja, käänteistä napaisuutta ja syöttöjännitteen ylittämistä.
• Suorita asennus laitteeseen ammattimaisen liitännän ja koko järjestelmän turvallisen käytön mukaisesti.
