Lasermodul, 5mW, 405nm, Kreuz

13,63 €

13,63 € ohne MwSt.

13.631621 zzgl. MwSt.

Auf Lager

Menge:

Katalogbogen

⚠️ Sicherheitswarnung: Dieses Lasermodul ist eine elektronische Komponente, die ausschließlich für professionelle, laborbezogene und industrielle Anwendungen bestimmt ist. Es ist nicht für den allgemeinen Verbraucher- oder Haushaltsgebrauch vorgesehen und darf nicht als Laserpointer verwendet werden.

Während des Betriebs sind die Sicherheitsanforderungen der Norm EN 60825-1 einzuhalten und geeignete Schutzausrüstung zu verwenden. Der Hersteller des Endgeräts ist für die endgültige Klassifizierung des Lasers gemäß EN 60825-1 verantwortlich.

Beschreibung

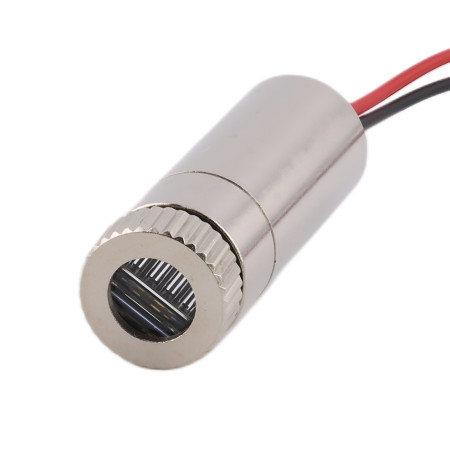

Kompaktes und präzises Kreuzlasermodul mit einer Wellenlänge von 405 nm, Aluminiumgehäuse und fokussierbarer Linse ermöglicht die Projektion in Punkt-, Linien- oder Kreuzform (optional). Ideal zum Zielen, Markieren oder für verschiedene optische Anwendungen. Dank der Fokussiermöglichkeit und des weiten Projektionswinkels (120°) eignet es sich auch für anspruchsvollere Projekte mit Anforderungen an eine präzise Linienausgabe.

Technische Daten

Wellenlänge: 405 nm (violetter Laser)
Ausgangsleistung: 5 mW
Betriebsspannung: DC 3-5V
Verarbeitungstemperatur: +15 °C bis +35 °C
Einschaltdauer: 45 s an / 15 s aus
Strahlform: Kreuz (120°)
Fokussiermöglichkeit: ja (fokussierbarer Ausgang)
Gehäusematerial: eloxiertes Aluminium
Abmessungen: 12 × 35 mm
Kabellänge: ca. 100 mm
Schutzklasse: IP20 (für den Innenbereich)
Zertifizierung: CE, RoHS

Funktionen und Features

Hohe Präzision und Stabilität des Lichtflecks
Möglichkeit zur Projektion einer Linie mit einem Winkel von bis zu 120° oder eines Kreuzes (optional)
Fokusfunktion zum Anpassen der Projektionsgröße und -schärfe
Kompaktes Design mit Aluminiumgehäuse für optimale Wärmeableitung
Geringer Stromverbrauch und keine externe Kühlung erforderlich

Ideal für

Präzise Linienmarkierung in industriellen Anwendungen
Laserzielerfassung und optische Tests
DIY-Elektronikprojekte und CNC-Maschinen
Lehrreiche Experimente und Demonstrationen von Laserphänomenen

Packungsinhalt

1× 405nm Lasermodul

Konstruktion

Bei der Montage ist es notwendig, das Lasermodul elektrisch von anderen Metallteilen zu isolieren. Die Laserdiode ist üblicherweise mit einem Pol mit einem Metallgehäuse verbunden, das als Kühlkörper dient. Eine direkte leitende Verbindung könnte die Diode beschädigen. Gleichzeitig empfehlen wir die Verwendung von Antistatika, das Vermeiden elektrostatisch aufladbarer Kleidung und das Berühren eines geerdeten Gegenstands (z. B. einer Heizung oder eines Wasserrohrs) vor der Handhabung.

Kühlung

Das Modul benötigt aufgrund seiner geringen Leistungsaufnahme und der effizienten Wärmeableitung keine zusätzliche Kühlung. Es eignet sich auch für geschlossene Installationen, ohne dass die Gefahr einer Überhitzung oder einer verkürzten Lebensdauer besteht.
