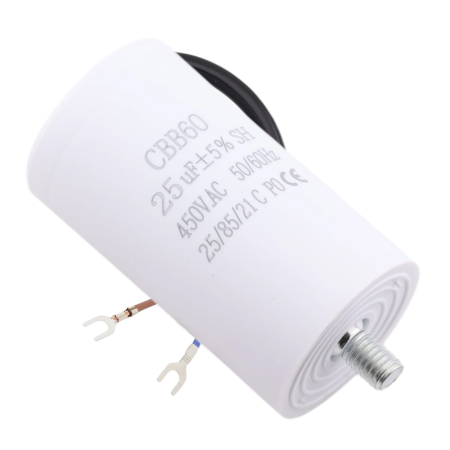

Betriebskondensator CBB60, 450 V, 25 µF

Der Motorbetriebskondensator CBB60 mit einer Kapazität von 25 µF ist für den Betrieb von einphasigen Asynchronmotoren in Wechselstromanwendungen ausgelegt. Er dient der Phasenverschiebung der Hilfswicklung und trägt so zu einem stabilen Motorlauf bei.

Technische Spezifikationen

• Typ: Motorbetriebskondensator, Serie CBB60
• Kapazität: 25 µF
• Nennspannung: 450 V AC
• Kapazitätstoleranz: ±5 %
• Betriebsfrequenz: 50/60 Hz
• Dielektrikum: Polyesterfolie
• Betriebstemperatur: -25 °C bis +85 °C
• Anschlussdesign: Drähte
• Montage: Durchgangsloch-/Kabelanschluss
• Schutzklasse: P0

Funktionen und Merkmale

• Konzipiert für den Dauerbetrieb in Motoranwendungen (Betriebskondensator)
• Stabile Parameter im Bereich der normalen Betriebstemperaturen
• Geeignet für Anwendungen mit einer Versorgungsfrequenz von 50/60 Hz.
• Filmdielektrische Konstruktion für Motoranwendungen

Ideal für

• Klimaanlagen und Ventilatoren
• Pumps
• Kompressoren (z. B. in der Kältetechnik)
• Hilfs- und Betriebsstromkreise von Einphasenmotoren

Packungsinhalt

• 1× CBB60 Kondensator 25 µF

Warum sollten Sie sich für dieses Produkt entscheiden?

• Standard CBB60-Serie für Motorlaufanwendungen
• Nennspannung 450 V AC für den Einsatz in Netzmotorstromkreisen
• Definierte Kapazitätstoleranz ±5% für vorhersagbares Schaltungsverhalten

Installations- und Bedienungsanleitung

• Im Motorstromkreis gemäß der Geräteverdrahtung einbauen (Betriebskondensator für die Hilfswicklung).
• Gewährleisten Sie die mechanische Befestigung und den Schutz der Anschlüsse vor Vibrationen und Zugkräften.
• Es wird empfohlen, bei Wartungsarbeiten am Gerät die Kapazität und den Zustand des Kondensators zu überprüfen.

Sicherheitshinweis

• Für den Umgang mit dem Gerät sind Fachkenntnisse erforderlich; der Kondensator ist für Stromkreise mit einer Netzspannung von 220–250 VAC ausgelegt.
• Vor der Handhabung stets die Stromzufuhr unterbrechen und sicherstellen, dass der Kondensator vollständig entladen ist.
• Die Nennspannung darf nicht überschritten werden. Der Kondensator darf nicht in Anwendungen eingesetzt werden, für die er nicht vorgesehen ist.
