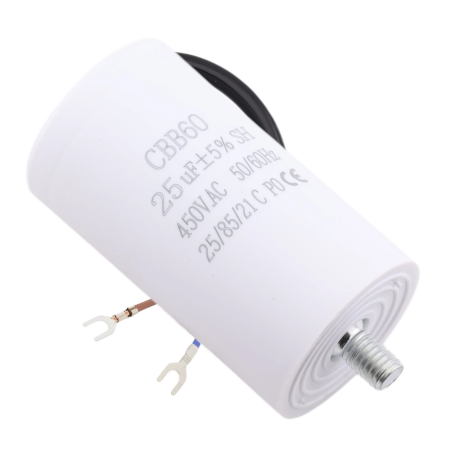

Driftkondensator CBB60, 450V, 25uF

Motordriftkondensatorn CBB60 med en kapacitet på 25 µF är konstruerad för drift av enfasiga asynkronmotorer i växelströmstillämpningar. Den används för att skapa en fasförskjutning av hjälplindningen, vilket bidrar till stabil motordrift under drift.

Tekniska specifikationer

• Typ: motordriftkondensator, CBB60-serien
• Kapacitans: 25 µF
• Nominell spänning: 450 VAC
• Kapacitetstolerans: ±5%
• Driftfrekvens: 50/60 Hz
• Dielektrisk: polyesterfilm
• Driftstemperatur: -25°C till +85°C
• Terminaldesign: ledningar
• Montering: genomgående hål / kabelanslutning
• Skyddsklass: P0

Funktioner och egenskaper

• Utformad för kontinuerlig drift i motorapplikationer (driftkondensator)
• Stabila parametrar inom intervallet för normala driftstemperaturer
• Lämplig för applikationer med en matningsfrekvens på 50/60 Hz
• Filmdielektrisk konstruktion för motorapplikationer

Idealisk för

• Luftkonditioneringsenheter och fläktar
• Pumps
• Kompressorer (t.ex. kylteknik)
• Hjälp- och driftskretsar för enfasmotorer

Paketinnehåll

• 1× CBB60-kondensator 25 µF

Varför välja den här produkten?

• Standard CBB60-serien för motordrivna applikationer
• Nominell spänning 450 VAC för användning i nätmotorkretsar
• Definierad kapacitanstolerans ±5 % för förutsägbart kretsbeteende

Installations- och bruksanvisning

• Installera i motorkretsen enligt enhetens kopplingar (driftkondensator för hjälplindning).
• Säkerställ mekanisk fastsättning och skydd av terminalerna mot vibrationer och spänningar.
• Det rekommenderas att kontrollera kondensatorns kapacitet och skick vid serviceingrepp på enheten.

Säkerhetsmeddelande

• Att arbeta med enheten kräver yrkeskvalifikationer; kondensatorn är konstruerad för kretsar med en nätspänning på 220–250 VAC.
• Koppla alltid bort strömmen före hantering och kontrollera att kondensatorn är säkert urladdad.
• Överskrid inte märkspänningen och använd inte i tillämpningar som kondensatorn inte är avsedd för.
