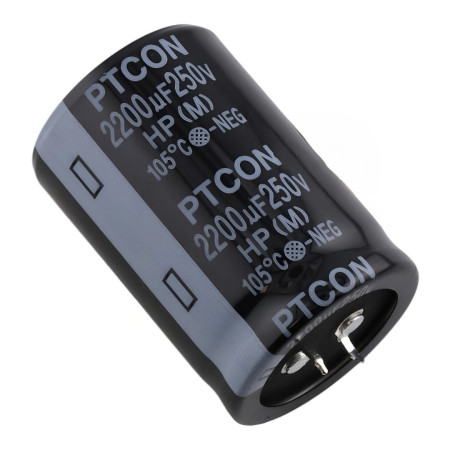

Kondensator 250V, 2200uF

Radiell elektrolytkondensator avsedd för användning i elektroniska kretsar och kraftkretsar där högre kapacitans vid likspänning krävs. Produkten är lämplig för filtrering, utjämning och stabilisering av matningsspänningen i apparater som motsvarar dess parametrar. Märkningen på höljet möjliggör entydig identifiering av polariteten vid montering.

Tekniska specifikationer

• Komponenttyp: elektrolytkondensator
• Kapacitet: 2200 µF
• Märkspänning: 250 V
• Temperaturklass: 105 °C
• Terminaldesign: radiell
• Polariserad version: ja
• Negativ polmärkning på höljet: ja
• Seriebeteckning på höljet: HP (M)

Funktioner och egenskaper

• Den tjänar till att ackumulera elektrisk laddning och jämna ut spänningsförändringar i kretsen.
• Den polariserade designen är utformad för anslutning med korrekt polaritet.
• Radiella ledare är lämpliga för montering på kretskort.
• Höljet är försett med tydligt läsbara markeringar för grundläggande parametrar och polaritet.
• Temperaturbeständighet på 105 °C utökar användbarheten i termiskt belastade applikationer inom komponentens parametrar.

Idealisk för

• Filtrerings- och utjämningssteg hos strömförsörjningar.
• Likströmskretsar med högre kapacitetskrav.
• Service, reparation och utbyte av slitna elektrolytkondensatorer.
• Elektroniska anordningar där lämpliga elektriska och termiska parametrar för komponenten krävs.

Paketinnehåll

• 1 st PTCON elektrolytkondensator

Varför välja den här produkten?

• Tydligt markerad kapacitet, spänning och temperaturklass direkt på komponenthuset.
• Radiell design för vanlig montering i elektroniska sammansättningar.
• Polariteten är tydligt markerad på höljet, vilket gör det enklare att ansluta korrekt.
• Kondensatorn är lämplig för tillämpningar där det är nödvändigt att kombinera hög kapacitans och högre märkspänning.

Installations- och bruksanvisning

• Kontrollera kapacitet, märkspänning, polaritet och terminalavstånd enligt enhetens krav före installation.
• Installera kondensatorn endast med rätt polaritet.
• Undvik överdriven termisk belastning på ledningarna och komponentens hölje vid lödning.
• Använd endast i kretsar där driftsförhållandena inte överstiger komponentens märkdata.

Säkerhetsmeddelande

• Komponenten är avsedd för användning i elektriska kretsar och felaktig användning kan leda till skador på enheten, överhettning eller förstörelse av kondensatorn.
• Det finns risk för elektriska stötar vid denna spänningsnivå. Utför endast installation och service när strömförsörjningen är frånkopplad.
• Kondensatorn kan förbli laddad även efter att kretsen har kopplats bort. Se till att den är säkert urladdad innan hantering.
• Felaktig polaritet eller överskridande av märkspänningen kan leda till komponentfel.
• Professionell installation rekommenderas för användning i högspänningsutrustning.
