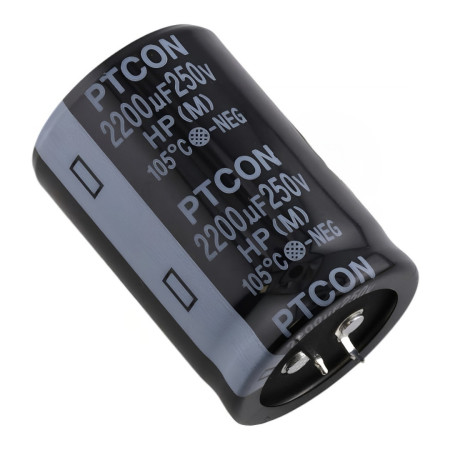

Condensatore 250V, 2200uF

Condensatore elettrolitico radiale progettato per l'impiego in circuiti elettronici e di potenza dove è richiesta una maggiore capacità in corrente continua. Il prodotto è adatto al filtraggio, al livellamento e alla stabilizzazione della tensione di alimentazione in dispositivi compatibili con le sue caratteristiche. La marcatura sull'involucro consente un'identificazione univoca della polarità durante l'assemblaggio.

Specifiche tecniche

• Tipo di componente: condensatore elettrolitico
• Capacità: 2200 µF
• Tensione nominale: 250 V
• Classe di temperatura: 105 °C
• Progettazione del terminale: radiale
• Versione polarizzata: sì
• Marcatura del polo negativo sull'involucro: sì
• Designazione della serie sulla custodia: HP (M)

Funzioni e caratteristiche

• Serve ad accumulare carica elettrica e a uniformare le variazioni di tensione nel circuito.
• Il design polarizzato è progettato per un collegamento con la polarità corretta.
• I terminali radiali sono adatti per il montaggio su circuiti stampati.
• L'involucro è provvisto di marcature chiaramente leggibili relative ai parametri di base e alla polarità.
• La resistenza alla temperatura di 105 °C estende l'utilizzabilità in applicazioni termicamente sollecitate, entro i limiti del componente.

Ideale per

• Fasi di filtraggio e livellamento degli alimentatori.
• Circuiti di alimentazione in corrente continua con requisiti di capacità più elevati.
• Assistenza, riparazione e sostituzione di condensatori elettrolitici usurati.
• Dispositivi elettronici per i quali sono richiesti parametri elettrici e termici appropriati del componente.

Contenuto della confezione

• 1 condensatore elettrolitico PTCON

Perché scegliere questo prodotto?

• Capacità, tensione e classe di temperatura chiaramente indicate direttamente sul corpo del componente.
• Design radiale per il montaggio standard negli assemblaggi elettronici.
• La polarità è chiaramente indicata sull'involucro, il che facilita il corretto collegamento.
• Il condensatore è adatto per applicazioni in cui è necessario combinare un'elevata capacità con una tensione nominale più elevata.

Istruzioni di installazione e funzionamento

• Prima dell'installazione, verificare la capacità, la tensione nominale, la polarità e la distanza tra i terminali in base ai requisiti del dispositivo.
• Installare il condensatore solo rispettando la polarità corretta.
• Durante la saldatura, evitare di sottoporre i terminali e il corpo del componente a stress termico eccessivo.
• Utilizzare esclusivamente in circuiti in cui le condizioni operative non superino i valori nominali del componente.

Avviso di sicurezza

• Il componente è destinato all'uso in circuiti elettrici e un utilizzo improprio può causare danni al dispositivo, surriscaldamento o distruzione del condensatore.
• A questo livello di tensione sussiste il rischio di scosse elettriche. Eseguire l'installazione e la manutenzione solo quando l'alimentazione elettrica è scollegata.
• Il condensatore potrebbe rimanere carico anche dopo aver scollegato il circuito. Assicurarsi che sia completamente scaricato prima di maneggiarlo.
• Una polarità errata o il superamento della tensione nominale possono causare il guasto dei componenti.
• Per l'utilizzo in apparecchiature ad alta tensione si raccomanda l'installazione da parte di un professionista.
