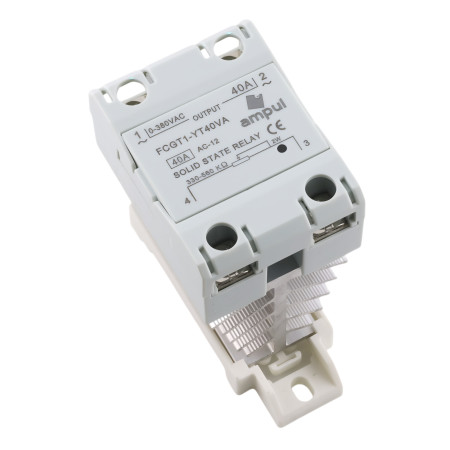

Kontaktloser SSR Spannungsregler VA mit Kühlung, 0-380VAC
zoom_out_map
chevron_left chevron_right

Kontaktloser Spannungsregler SSR VA mit Kühlung, 500kOhm/0-380VAC

10,93 €

10,93 € ohne MwSt.

10.932628 zzgl. MwSt.

i
Der angewandte MwSt.-Satz beträgt 0% für das Land Vereinigte Staaten.
check Auf Lager
Katalogbogen

SSR (Solid State Relay) ist ein elektronisches Relais ohne bewegliche Teile zur Steuerung elektrischer Schaltkreise. Im Gegensatz zu herkömmlichen elektromechanischen Relais, die ein elektromagnetisches Feld zur Kontaktsteuerung nutzen, verwendet SSR Halbleiterelemente wie Transistoren, Thyristoren oder Triacs zur Steuerung elektrischer Schaltkreise. SSRs können zur Steuerung von Leistungsgeräten wie Lampen, Heizungen, Motorsteuerungen, elektrischen Pumpen und anderen elektronischen Geräten verwendet werden, die hohe Leistungen schalten oder regeln müssen. SSRs sind beliebt wegen ihrer Zuverlässigkeit, hohen Schaltgeschwindigkeit, ihres leisen Betriebs und der einfachen Integration mit anderen elektronischen Komponenten.

Kontaktabdeckung

DIN-Schienenmontage

Aluminiumkühlung, bei Schaltströmen über 40A empfehlen wir den Einbau eines Lüfters in den Verteiler.

Ausschaltzeit: ≤10 ms

Spannungsabfall: ≤1,5 V

Betriebstemperatur: -30 - +75°C

Isolationswiderstand: 1000 MOhm

Steuerstrom: 25 mA

Gewicht: 10A, 25A (170 g). 40A (180 g), 60A, 80A (291 g), 100A, 102A (332 g)

AMPUL
AM0177-40-A
85364190
Widerstand
500 kOhm
Ausgangsspannung
0-380 V AC
Abdeckung
IP22
Konstruktion
DIN
Isolationswiderstand
1000 MΩ
Durchschlagsfestigkeit
2500 V AC

Diese Anleitung beschreibt, wie man ein elektronisches SSR-Relais zur Regelung der Wechselspannung (0–250 V AC) mit einem Panel-Potentiometer LA42DWQ-22 (2 W) richtig anschließt. Die Schaltung eignet sich zur Steuerung von Motoren, Heizelementen oder Beleuchtung.

Bezeichnung der SSR-Anschlüsse

  • Anschluss 1 – AC IN (L) – Eingang der Wechselspannungsphase
  • Anschluss 2 – AC OUT (L′) – Ausgangsphase zum Verbraucher
  • Anschluss 3 – Potentiometer (Z1) – äußerer Anschluss des Potentiometers
  • Anschluss 4 – Potentiometer (Z2) – mittlerer Anschluss (Schleifer) des Potentiometers

Verdrahtung des Potentiometers LA42DWQ-22

  • Z1 (äußerer Anschluss) – mit Anschluss 3 des SSR verbinden
  • Z2 (mittlerer Anschluss – Schleifer) – mit Anschluss 4 des SSR verbinden
  • Z3 (anderer äußerer Anschluss) – wird in dieser Anwendung normalerweise nicht verwendet (bleibt unverbunden)

Verdrahtungsschritte

  • Schritt 1: Sicherstellen, dass der Stromkreis vom Netz getrennt ist.
  • Schritt 2: Netzspannung 230 V AC anschließen:
    • L an Anschluss 1 (AC IN)
    • Last (Verbraucher) zwischen Anschluss 2 (AC OUT) und N
  • Schritt 3: Potentiometer anschließen:
    • Z1 → Anschluss 3 am SSR
    • Z2 → Anschluss 4 am SSR
  • Schritt 4: Potentiometer in die Öffnung des Bedienfelds (Ø 22 mm) einsetzen.
  • Schritt 5: Verdrahtung überprüfen, Strom einschalten und durch Drehen des LA42DWQ-22-Knopfes die Ausgangsspannung des SSR regulieren.

Sicherheits­hinweise

  • Bei einem Strom über 10 A muss das SSR mit einem Kühlkörper ausgestattet sein.
  • Verwende Leitungen mit geeignetem Querschnitt.
  • Füge eine Sicherung oder einen Leitungsschutzschalter in den Stromkreis ein.
  • Die Installation darf nur von einer qualifizierten Fachkraft durchgeführt werden.

EU-Importeur: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tschechische Republik,
