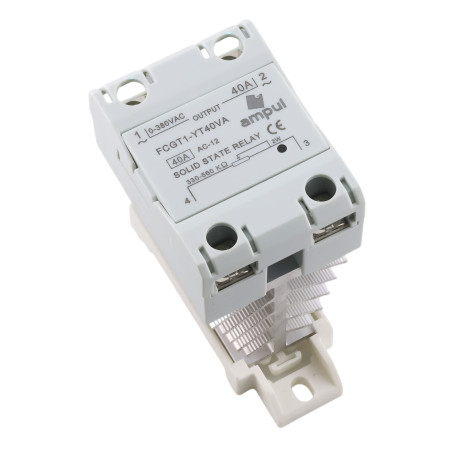

Regolatore di tensione SSR senza contatto con raffreddamento
zoom_out_map
chevron_left chevron_right

Regolatore di tensione senza contatto SSR VA con raffreddamento, 500 kOhm/0-380 V CA

10,93 €

10,93 € IVA esclusa

10.932628 Tasse escluse

i
L'aliquota IVA applicata è del 0% per il paese Stati Uniti.
check In magazzino
Scarica il pdf

Un relè a stato solido (SSR) è un relè elettronico senza parti in movimento utilizzato per controllare circuiti elettrici. A differenza dei tradizionali relè elettromeccanici che utilizzano un campo elettromagnetico per controllare i contatti, gli SSR utilizzano elementi semiconduttori come transistor, tiristori o triac per controllare i circuiti elettrici. Gli SSR possono essere utilizzati per controllare dispositivi di potenza come luci, sistemi di riscaldamento, regolatori di motori, pompe elettriche e altri dispositivi elettronici che richiedono commutazione o regolazione di potenza elevata. Gli SSR sono apprezzati per la loro affidabilità, l'elevata velocità di commutazione, il funzionamento silenzioso e la facile integrazione con altri componenti elettronici.

Copertura del contatto

Montaggio su guida DIN

Raffreddamento in alluminio, per correnti di commutazione superiori a 40A, si consiglia di installare una ventola nel quadro di distribuzione.

Tempo di spegnimento: ≤10 ms

Caduta di tensione: ≤1,5 V

Temperatura di lavoro: -30 - +75°C

Resistenza di isolamento: 1000 MOhm

Corrente di controllo: 25 mA

Peso: 10A, 25A (170 g). 40A (180 g), 60A, 80A (291 g), 100A, 102A (332 g)

AMPUL
AM0177-40-A
85364190
Resistenza
500 kOhm
Tensione di uscita
0-380 V AC
Copertura
IP22
Installazione
DIN
Resistenza di isolamento
1000 MΩ
Rigidità dielettrica
2500 V AC

Questo manuale descrive come collegare correttamente un relè elettronico SSR per la regolazione della tensione alternata (0–250 V AC) utilizzando un potenziometro da pannello LA42DWQ-22 (2 W). Il collegamento è adatto per il controllo di motori, elementi riscaldanti o sistemi di illuminazione.

Designazione dei terminali SSR

  • Terminale 1 – AC IN (L) – fase di ingresso della tensione alternata
  • Terminale 2 – AC OUT (L′) – fase di uscita verso il carico
  • Terminale 3 – potenziometro (Z1) – terminale esterno del potenziometro
  • Terminale 4 – potenziometro (Z2) – terminale centrale (cursore) del potenziometro

Collegamento del potenziometro LA42DWQ-22

  • Z1 (terminale esterno) – collegare al terminale 3 dell’SSR
  • Z2 (centrale – cursore) – collegare al terminale 4 dell’SSR
  • Z3 (altro terminale esterno) – in questa applicazione solitamente non utilizzato (lasciare scollegato)

Fasi di collegamento

  • Fase 1: Assicurarsi che il circuito sia scollegato dalla rete elettrica.
  • Fase 2: Collegare la tensione di rete 230 V AC:
    • L al terminale 1 (AC IN)
    • Carico (dispositivo) tra il terminale 2 (AC OUT) e N
  • Fase 3: Collegare il potenziometro:
    • Z1 → terminale 3 sull’SSR
    • Z2 → terminale 4 sull’SSR
  • Fase 4: Fissare il potenziometro nel foro del pannello (Ø 22 mm).
  • Fase 5: Controllare i collegamenti, accendere l’alimentazione e regolare la tensione di uscita dell’SSR ruotando la manopola del LA42DWQ-22.

Avvertenze di sicurezza

  • Per correnti superiori a 10 A, l’SSR deve essere dotato di un dissipatore di calore.
  • Utilizzare cavi con sezione adeguata.
  • Inserire un fusibile o un interruttore automatico nel circuito.
  • L’installazione deve essere eseguita solo da personale qualificato.

Importatore per l'UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Repubblica Ceca,
