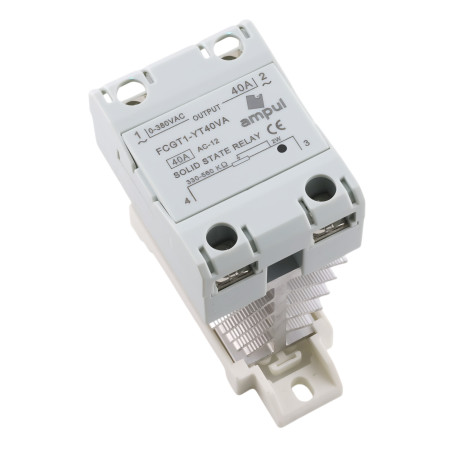

Régulateur de tension sans contact SSR VA avec refroidissement, 500 kOhm/0-380 VCA
Le relais statique (SSR) est un relais électronique sans pièces mobiles utilisé pour contrôler les circuits électriques. Contrairement aux relais électromécaniques traditionnels qui utilisent un champ électromagnétique pour contrôler les contacts, le SSR utilise des éléments semi-conducteurs tels que des transistors, des thyristors ou des triacs pour contrôler les circuits électriques. Les SSR peuvent être utilisés pour contrôler des appareils de puissance tels que des éclairages, des systèmes de chauffage, des contrôleurs de moteur, des pompes électriques et d'autres appareils électroniques nécessitant une commutation ou une régulation de puissance élevée. Les SSR sont appréciés pour leur fiabilité, leur vitesse de commutation élevée, leur fonctionnement silencieux et leur intégration facile avec d'autres composants électroniques.
Couverture de contact
Montage sur rail DIN
Refroidissement en aluminium, pour les courants de commutation supérieurs à 40A, nous recommandons d'installer un ventilateur dans le tableau de distribution.
Temps d'arrêt : ≤ 10 ms
Chute de tension : ≤ 1,5 V
Température de fonctionnement : -30 - +75°C
Résistance d'isolement : 1000 MOhm
Courant de commande : 25 mA
Poids : 10 A, 25 A (170 g), 40 A (180 g), 60 A, 80 A (291 g), 100 A, 102 A (332 g)
- La résistance
- 500 kOhm
- Tension de sortie
- 0-380 V AC
- Couverture
- IP22
- Construction
- DIN
- La resistance d'isolement
- 1000 MΩ
- Rigidité diélectrique
- 2500 V AC
Ce guide explique comment connecter correctement un relais électronique SSR pour la régulation de la tension alternative (0–250 V AC) à l’aide d’un potentiomètre de panneau LA42DWQ-22 (2 W). Ce câblage convient pour la commande de moteurs, d’éléments chauffants ou d’éclairages.
Désignation des bornes du SSR
- Borne 1 – AC IN (L) – phase d’entrée de la tension alternative
- Borne 2 – AC OUT (L′) – phase de sortie vers la charge
- Borne 3 – potentiomètre (Z1) – borne extérieure du potentiomètre
- Borne 4 – potentiomètre (Z2) – borne centrale (curseur) du potentiomètre
Branchement du potentiomètre LA42DWQ-22
- Z1 (borne extérieure) – à connecter à la borne 3 du SSR
- Z2 (centrale – curseur) – à connecter à la borne 4 du SSR
- Z3 (autre borne extérieure) – généralement non utilisée dans cette application (laisser non connectée)
Étapes de connexion
- Étape 1 : S’assurer que le circuit est déconnecté du secteur.
- Étape 2 : Connecter la tension secteur 230 V AC :
- L sur la borne 1 (AC IN)
- Charge (appareil) entre la borne 2 (AC OUT) et N
- Étape 3 : Connecter le potentiomètre :
- Z1 → borne 3 sur le SSR
- Z2 → borne 4 sur le SSR
- Étape 4 : Fixer le potentiomètre dans l’ouverture du panneau (Ø 22 mm).
- Étape 5 : Vérifier les connexions, mettre sous tension et ajuster la tension de sortie du SSR en tournant le bouton du LA42DWQ-22.
Avertissements de sécurité
- Le SSR doit être équipé d’un radiateur pour des courants supérieurs à 10 A.
- Utiliser des fils avec une section appropriée.
- Inclure un fusible ou un disjoncteur dans le circuit.
- Le câblage doit être effectué uniquement par une personne qualifiée.
