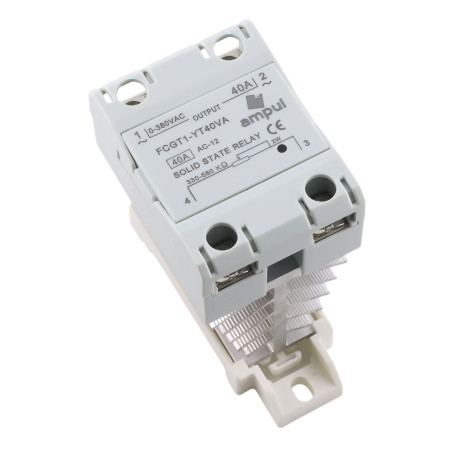

Kontaktløs spændingsregulator SSR VA med køling, 500kOhm/0-380VAC
SSR (Solid State Relay) er et elektronisk relæ uden bevægelige dele, der bruges til at styre elektriske kredsløb. I modsætning til traditionelle elektromekaniske relæer, der bruger et elektromagnetisk felt til at styre kontakter, bruger SSR halvlederelementer såsom transistorer, tyristorer eller triacer til at styre elektriske kredsløb. SSR'er kan bruges til at styre strømforsyningsenheder såsom lys, varmesystemer, motorstyringer, elektriske pumper og andre elektroniske enheder, der kræver kobling eller regulering af høj effekt. SSR'er er populære for deres pålidelighed, høje koblingshastighed, støjsvage drift og nemme integration med andre elektroniske komponenter.
Kontaktdæksel
DIN-skinnemontering
Aluminiumkøling. Til koblingsstrømme over 40A anbefaler vi at installere en ventilator i fordelertavlen.
Slukningstid: ≤10ms
Spændingsfald: ≤1,5V
Arbejdstemperatur: -30 - +75°C
Isolationsmodstand: 1000 MOhm
Styrestrøm: 25mA
Vægt: 10A, 25A (170g), 40A (180g), 60A, 80A (291g), 100A, 102A (332g)
- Modstand
- 500 kOhm
- Udgangsspænding
- 0-380 V AC
- Dækning
- IP22
- Installation
- DIN
- Isolationsmodstanden
- 1000 MΩ
- Dielektrisk styrke
- 2500 V AC
Denne vejledning beskriver, hvordan man korrekt tilslutter et elektronisk SSR-relæ til regulering af vekselspænding (0–250 V AC) ved hjælp af et panelmonteret potentiometer LA42DWQ-22 (2 W). Tilslutningen er velegnet til styring af motorer, varmeelementer eller belysning.
Betegnelse af SSR-terminaler
- Terminal 1 – AC IN (L) – indgangsfase for vekselspænding
- Terminal 2 – AC OUT (L′) – udgangsfase til belastningen
- Terminal 3 – potentiometer (Z1) – yderste ben på potentiometeret
- Terminal 4 – potentiometer (Z2) – midterben (skyder) på potentiometeret
Tilslutning af potentiometer LA42DWQ-22
- Z1 (yderben) – forbind til terminal 3 på SSR
- Z2 (midterben – skyder) – forbind til terminal 4 på SSR
- Z3 (andet yderben) – bruges normalt ikke i denne applikation (efterlades uforbundet)
Trin for tilslutning
- Trin 1: Sørg for, at kredsløbet er afbrudt fra strømforsyningen.
- Trin 2: Tilslut netspænding 230 V AC:
- L til terminal 1 (AC IN)
- Belastning (forbruger) mellem terminal 2 (AC OUT) og N
- Trin 3: Tilslut potentiometeret:
- Z1 → terminal 3 på SSR
- Z2 → terminal 4 på SSR
- Trin 4: Monter potentiometeret i panelets hul (Ø 22 mm).
- Trin 5: Kontroller forbindelserne, tænd for strømmen, og juster SSR-udgangsspændingen ved at dreje på LA42DWQ-22-knappen.
Sikkerhedsanvisninger
- SSR, der bruges med strøm over 10 A, skal være udstyret med en køleplade.
- Brug ledninger med passende tværsnit.
- Indsæt en sikring eller afbryder i kredsløbet.
- Tilslutning må kun udføres af kvalificeret personale.
