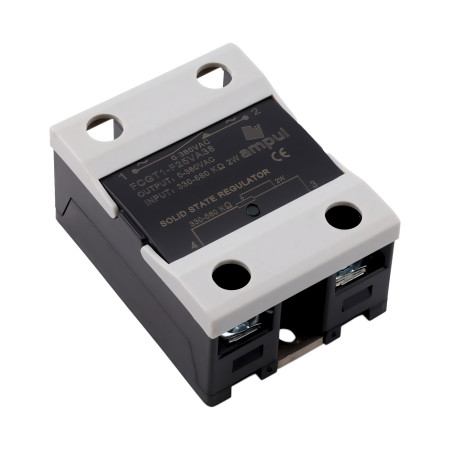

Kontaktløs spændingsregulator SSR VA, 500kOhm/0-380VAC
SSR (Solid State Relay) er et elektronisk relæ uden bevægelige dele, der bruges til at styre elektriske kredsløb. I modsætning til traditionelle elektromekaniske relæer, der bruger et elektromagnetisk felt til at styre kontakter, bruger SSR halvlederelementer såsom transistorer, tyristorer eller triacer til at styre elektriske kredsløb. SSR'er kan bruges til at styre strømforsyningsenheder såsom lys, varmesystemer, motorstyringer, elektriske pumper og andre elektroniske enheder, der kræver kobling eller regulering af høj effekt. SSR'er er populære for deres pålidelighed, høje koblingshastighed, støjsvage drift og nemme integration med andre elektroniske komponenter.
Denne variant giver dig mulighed for trinløs regulering af vekselspændingen 0-380V AC ved hjælp af et 500 kOhm/2W potentiometer (andre i området 470-560 kOhm kan også anvendes).
Relæudløsningsindikation via LED
Kontaktdæksel
Relæer med koblingsstrømme over 10A skal køles!
Slukningstid: ≤10ms
Spændingsfald: ≤1,5V
Dimensioner: 58,5x45,5x29 mm
Arbejdstemperatur: -30 - +75°C
Isolationsmodstand: 1000 MOhm
Styrestrøm: 25mA
Vægt: 80 g
- Modstand
- 500 kOhm
- Udgangsspænding
- 0-380 V AC
- Dækning
- IP22
- Isolationsmodstanden
- 1000 MΩ
- Dielektrisk styrke
- 2500 V AC
Tilslutning af SSR VA-relæ med potentiometer LA42DWQ-22
Denne vejledning beskriver, hvordan man korrekt tilslutter et elektronisk SSR-relæ til regulering af vekselspænding (0–250 V AC) ved hjælp af panelpotentiometeret LA42DWQ-22 (2 W). Tilslutningen er velegnet til styring af motorer, varmeelementer eller belysning.
Betegnelser for SSR-terminaler
- Terminal 1 – AC IN (L) – indgangsfase for vekselspænding
- Terminal 2 – AC OUT (L′) – udgangsfase til belastningen
- Terminal 3 – potentiometer (Z1) – yderste forbindelse på potentiometeret
- Terminal 4 – potentiometer (Z2) – midterste forbindelse (skyder) på potentiometeret
Tilslutning af potentiometer LA42DWQ-22
- Z1 (yderste terminal) – tilslut til terminal 3 på SSR
- Z2 (midterste – skyder) – tilslut til terminal 4 på SSR
- Z3 (anden yderste terminal) – bruges normalt ikke i denne applikation (lad den være uforbundet)
Trin for tilslutning
- Trin 1: Sørg for, at kredsløbet er afbrudt fra elnettet.
- Trin 2: Tilslut netspændingen 230 V AC:
- L til terminal 1 (AC IN)
- Belastning (forbruger) mellem terminal 2 (AC OUT) og N
- Trin 3: Tilslut potentiometeret:
- Z1 → terminal 3 på SSR
- Z2 → terminal 4 på SSR
- Trin 4: Monter potentiometeret i panelhullet (Ø 22 mm).
- Trin 5: Kontroller tilslutningen, tænd for strømmen, og justér SSR-udgangsspændingen ved at dreje på LA42DWQ-22-knappen.
Sikkerhedsanvisninger
- SSR, der arbejder med strøm over 10 A, skal være udstyret med en køleplade.
- Brug ledninger med passende tværsnit.
- Indsæt en sikring eller en afbryder i kredsløbet.
- Tilslutningen må kun udføres af kvalificeret personale.
EU-importør: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tjekkiet,
