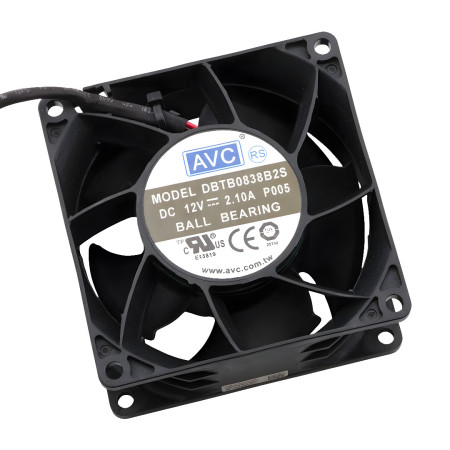

Lüfter 80x80x38mm, 12V DC, IP20, DBTB0838B2S

Der DBTB0838B2S ist ein leistungsstarker Axiallüfter im Format 80 × 80 × 38 mm, der für die Kühlung von Geräten mit hoher thermischer Belastung entwickelt wurde, bei denen ein hoher Luftdurchsatz und gleichzeitig die Möglichkeit der Drehzahlregelung per PWM-Signal erforderlich sind. Er wird typischerweise in Serverschränken, industriellen Verteilerkästen, Netzwerkkomponenten und zur Kühlung dichter passiver Bauteile eingesetzt, wo ein hoher statischer Druck ebenfalls wichtig ist.

Technische Spezifikationen

• Modell: DBTB0838B2S
• Abmessungen: 80 × 80 × 38 mm
• Stromversorgung: 12 V Gleichstrom
• Drehzahlregelung: 4-Draht-PWM (4-polig)
• Nennstrom: 2,10 A
• Leistungsaufnahme: 25,2 W
• Drehzahl: 1000–8000 U/min (±10 %)
• Luftdurchsatz: 114.012 CFM
• Statischer Druck: 402 Pa
• Geräuschpegel: 61 dBA
• Lager: Doppelkugellager
• Lebensdauer: bis zu 40.000 Stunden (gemäß Herstellerangaben)
• Betriebstemperatur: -10 °C bis +70 °C

Funktionen und Merkmale

• Hohe Geschwindigkeit und hoher statischer Druck für Anwendungen mit höherem Strömungswiderstand (dichte passive Bauteile, Filter, Perforationen, Wellen)
• Die PWM-Steuerung ermöglicht die Leistungsregelung basierend auf der Temperatur oder den Systemanforderungen.
• Eine 4-Draht-Verbindung umfasst typischerweise Stromversorgung, Masse, Drehzahlausgang und PWM-Eingang.
• Kugellager für Langzeitbetrieb und höhere Lebensdauer unter industriellen Bedingungen

Ideal für

• Serverschränke, Racksysteme und Rechenzentren
• Industrielle Schalttafeln und Bedienfelder
• Kühlung von Netzwerkelementen (Switches, Routern) und Rechenknoten
• Gebläsekühler, passive Bauteile und Leistungsmodule mit höherer Wärmeleistung

Packungsinhalt

• Lüfter DBTB0838B2S

Warum sollten Sie sich für dieses Produkt entscheiden?

• Kompaktes Industrieformat 80 × 80 × 38 mm mit hoher Leistung
• PWM-Drehzahlregelung zur Integration in temperaturgeregelte Systeme
• Geeignete Parameter für Anwendungen, die einen höheren statischen Druck erfordern
• Kugellagerkonstruktion für Langzeitbetrieb

Installations- und Bedienungsanleitung

• Beachten Sie bei der Installation die Luftstromrichtung entsprechend dem Pfeil auf dem Lüfterrahmen.
• Stellen Sie ein geeignetes 12-V-Gleichstromnetzteil mit ausreichender Stromreserve bereit.
• Verwenden Sie für die PWM-Steuerung ein kompatibles Steuersignal gemäß dem 4-Draht-Lüfterstandard.
• Bei Anwendungen mit höherer Verschmutzung empfehlen wir den Einsatz eines Filters und regelmäßige Wartung, um den Durchfluss aufrechtzuerhalten.

Sicherheitshinweis

• Der Ventilator ist ein rotierendes Gerät: Die Flügel dürfen während des Betriebs nicht beeinträchtigt werden und es muss in den vorhandenen Installationen ein mechanischer Schutz gewährleistet sein.
• Vor dem Anschließen die Stromversorgung trennen und die korrekte Polarität der 12-V-Gleichstromversorgung überprüfen.
• Überwachen Sie die Betriebstemperaturbedingungen und sorgen Sie für eine ausreichende Kühlung der umliegenden Komponenten.
