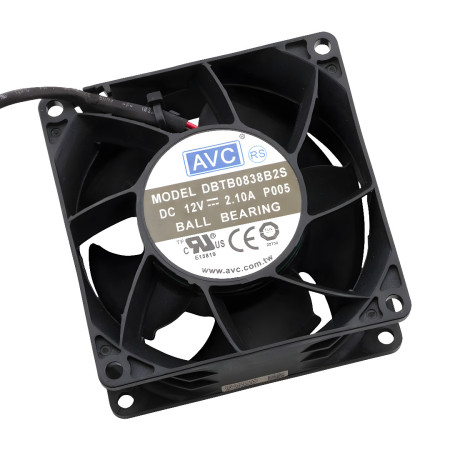

Ventilátor 80x80x38mm, DC 12 V, IP20, DBTB0838B2S

DBTB0838B2S je výkonný axiálny ventilátor formátu 80 × 80 × 38 mm určený na chladenie zariadenia s vyššou tepelnou záťažou, kde je požadovaný vysoký prietok vzduchu a súčasne možnosť regulácie otáčok pomocou PWM signálu. Typicky sa používa v serverových skriniach, priemyselných rozvádzačoch, sieťových prvkoch a na ofukovanie hustých pasívov, kde je dôležitý aj vyšší statický tlak.

Technické špecifikácie

• Model: DBTB0838B2S
• Rozmery: 80 × 80 × 38 mm
• Napájanie: 12 V DC
• Riadenie otáčok: 4vodičové PWM (4-pin)
• Menovitý prúd: 2,10 A
• Príkon: 25,2 W
• Otáčky: 1000 – 8000 ot/min (±10 %)
• Prietok vzduchu: 114,012 CFM
• Statický tlak: 402 Pa
• Hlučnosť: 61 dBA
• Ložiská: dvojité guličkové (dual ball bearing)
• Životnosť: až 40 000 hodín (podľa uvedených podmienok výrobcu)
• Prevádzková teplota: -10 °C až +70 °C

Funkcie a vlastnosti

• Vysoké otáčky a statický tlak pre aplikácie s vyšším odporovým prúdením (husté pasívy, filtre, perforácie, šachty)
• PWM regulácia umožňuje riadenie výkonu podľa teploty alebo požiadaviek systému
• 4vodičové zapojenie typicky zahŕňa napájanie, zem, tachometrický výstup a PWM vstup
• Guľôčkové ložiská pre dlhodobú prevádzku a vyššiu odolnosť v priemyselných podmienkach

Ideálne pre

• Serverové skrine, rackové systémy a dátové centrá
• Priemyselné rozvádzače a riadiace panely
• Chladenie sieťových prvkov (switche, routery) a výpočtových uzlov
• Ofukovanie chladičov, pasívov a výkonových modulov s vyšším tepelným výkonom

Obsah balenia

• Ventilátor DBTB0838B2S

Prečo zvoliť tento produkt

• Kompaktný priemyselný formát 80 × 80 × 38 mm s vysokým výkonom
• PWM riadenia otáčok pre integráciu do systémov s reguláciou podľa teploty
• Vhodné parametre pre aplikácie vyžadujúce vyšší statický tlak
• Konštrukcia s guličkovými ložiskami pre dlhodobú prevádzku

Pokyny na inštaláciu a prevádzku

• Pri montáži dodržte smer prúdenia vzduchu podľa šípky na ráme ventilátora
• Zaistite zodpovedajúci napájací zdroj 12 V DC s dostatočnou prúdovou rezervou
• Pre PWM riadenie použite kompatibilný riadiaci signál podľa štandardu 4vodičových ventilátorov
• V aplikáciách s vyšším znečistením odporúčame použiť filter a pravidelnú údržbu na zachovanie prietoku

Bezpečnostné upozornenie

• Ventilátor je rotačné zariadenie: nezasahujte do lopatiek počas prevádzky a zaistite mechanickú ochranu v dostupných inštaláciách
• Pred zapojením odpojte napájanie a overte správnu polaritu 12 V DC
• Dodržte podmienky prevádzkovej teploty a zaistite dostatočné chladenie okolitých komponentov
