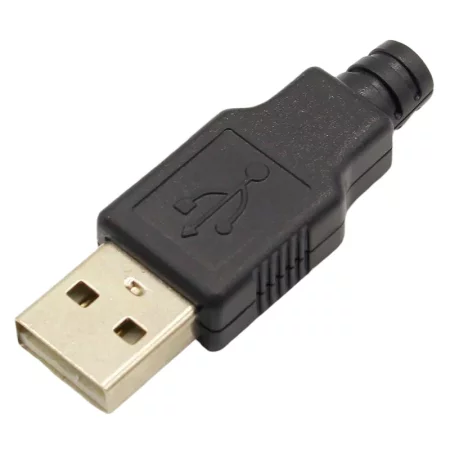

USB-Anschlusskabel Typ A, Stecker

Der USB-Kabelstecker Typ A (männlich) dient zur Montage an einem Kabel und zum Anschluss von USB-Strom- oder Datenkabeln. Er besteht aus einem 4-poligen USB-Stecker und einer schwarzen Kunststoffkappe, die die Kontakte und die Kabelverbindung mechanisch schützt. Das Produkt eignet sich für Service-, Entwicklungs- und Produktionsanwendungen, bei denen eine standardmäßige USB-Schnittstelle mit einfacher Montage benötigt wird.

Technische Spezifikationen

• Anschlusstyp: USB Typ A
• Design: männlich
• Anzahl der Pins: 4
• Schnittstelle: USB
• Nennspannung: 5 V
• Nennstrom: max. 2 A
• Arbeitsfrequenz: Niederfrequenzbetrieb
• Montage: durch Löten
• Durchmesser der Kabeleinführungsöffnung: 3,2 mm
• Gehäusematerial: schwarzer Kunststoff
• Zusammensetzung: USB-4-Pin-Anschluss + Kunststoffabdeckung

Funktionen und Merkmale

• Standard-USB-A-Stecker für gängige Strom- und Datenanwendungen
• 4-poliges Design entsprechend dem Standard-USB-Anschluss
• Das Kabeldesign ermöglicht die Montage an Ihrem eigenen Kabel
• Eine Kunststoffabdeckung schützt die Lötstellen vor mechanischer Belastung
• Geeignet für Reparaturen, Kabelproduktion und Prototypenbau
• Einfache mechanische Montage nach dem Verlöten der Drähte

Ideal für

• Herstellung und Reparatur von USB-Kabeln
• Service- und Montagearbeiten im Elektronikbereich
• 5V-Netzteil mit USB-Typ-A-Anschluss
• Datenverbindung von Geräten mit einem Standard-USB-A-Anschluss
• Prototypen und kundenspezifische elektronische Lösungen

Packungsinhalt

• 1x USB-Anschluss Typ A, Stecker, 4-polig

Warum sollten Sie sich für dieses Produkt entscheiden?

• Technisch standardisierte Lösung für den USB-Kabelanschluss
• Kompakte Bauweise, geeignet für eine praktische Installation
• Möglichkeit der kundenspezifischen Verkabelung gemäß den Anwendungsanforderungen
• Mechanischer Anschlussschutz mit zweiteiliger Abdeckung
• Geeignet für den professionellen Einsatz und Service in der Elektronikindustrie

Installations- und Bedienungsanleitung

• Vor der Montage prüfen Sie bitte, ob alle 4 Pins gemäß der verwendeten USB-Anwendung korrekt angeschlossen sind.
• Verbinden Sie die Drähte durch Löten und berücksichtigen Sie dabei die Hitzebeständigkeit der Kabelisolierung.
• Nach Abschluss des Lötprozesses prüfen Sie die Kontakte auf Kurzschlüsse.
• Das Kabel muss dem 3,2 mm großen Kabeleinführungslochdurchmesser entsprechen, um einen korrekten Sitz im Gehäuse zu gewährleisten.
• Nach der Installation muss die Kunststoffabdeckung wieder angebracht werden, um die Kontakte und Lötstellen zu schützen.

Sicherheitshinweis

• Der Stecker ist für Niederspannungs-USB-Anwendungen mit einer Spannung von 5 V ausgelegt.
• Die Nennlast des Steckers darf nicht überschritten werden.
• Die Installation sollte ohne Anschluss der Stromversorgung durchgeführt werden.
• Das Produkt ist nicht für den Einsatz in Umgebungen mit übermäßiger Luftfeuchtigkeit oder ohne ausreichenden Schutz vor mechanischen Beschädigungen vorgesehen.
