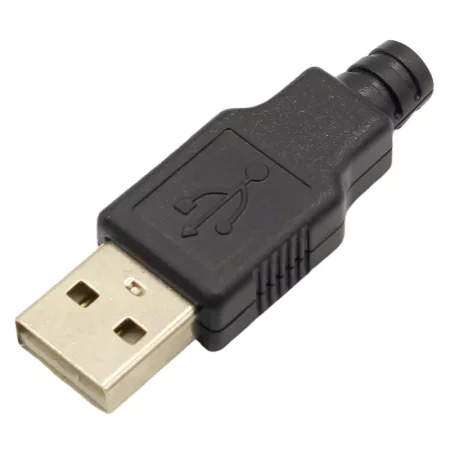

USB-liitin tyyppi A -kaapeli, uros

USB-kaapeliliitin tyyppi A urosmallissa on suunniteltu asennettavaksi johtimeen ja USB-virta- tai datakaapeleiden päättämiseen. Rakenne koostuu 4-nastaisesta USB-liittimestä ja mustasta muovisuojuksesta, joka suojaa mekaanisesti koskettimia ja kaapelin liitäntäkohtaa. Tuote sopii huolto-, kehitys- ja tuotantosovelluksiin, joissa vaaditaan helposti koottavaa vakio-USB-liitäntää.

Tekniset tiedot

• Liittimen tyyppi: USB-tyyppi A
• Muotoilu: mies
• Nastojen lukumäärä: 4
• Liitäntä: USB
• Nimellisjännite: 5V
• Nimellisvirta: maks. 2 A
• Työtaajuus: matalataajuinen käyttö
• Kokoonpano: juottamalla
• Kaapelin läpivientireiän halkaisija: 3,2 mm
• Kotelon materiaali: musta muovi
• Kokoonpano: USB 4-pinninen liitin + muovikansi

Toiminnot ja ominaisuudet

• Standardi USB A -uros yleisiin virransyöttö- ja datasovelluksiin
• 4-nastainen rakenne, joka vastaa standardia USB-liitäntää
• Kaapelin muotoilu mahdollistaa asennuksen omaan johtoon
• Muovisuojus suojaa juotettuja liitoksia mekaaniselta rasitukselta
• Sopii korjauksiin, kaapelien valmistukseen ja prototyyppien käyttöön
• Yksinkertainen mekaaninen kokoonpano juottamisen jälkeen

Ihanteellinen

• USB-kaapeleiden valmistus ja korjaus
• Elektroniikan huolto- ja kokoonpanotyöt
• 5 V virtalähde USB-A-liittimellä
• Laitteiden datayhteys standardin USB A -portin avulla
• Prototyypit ja räätälöidyt elektroniikkaratkaisut

Pakkauksen sisältö

• 1 x USB-liitin tyyppi A uros, 4-pinninen

Miksi valita tämä tuote?

• Teknisesti standardiratkaisu USB-kaapelin päättämiseen
• Kompakti muotoilu sopii käytännölliseen asennukseen
• Mahdollisuus räätälöityyn johdotukseen sovelluksen vaatimusten mukaan
• Mekaaninen liitäntäsuoja kaksiosaisella suojuksella
• Sopii ammatti- ja huoltokäyttöön elektroniikkateollisuudessa

Asennus- ja käyttöohjeet

• Ennen kokoamista tarkista kaikkien neljän nastan oikea kytkentä käytetyn USB-sovelluksen mukaan.
• Kytke johdot juottamalla ottaen huomioon kaapelin eristyksen lämmönkestävyys.
• Juottamisen jälkeen tarkista, onko koskettimien välillä oikosulkuja.
• Kaapelin läpivientireiän halkaisijan on oltava 3,2 mm, jotta se asettuu oikein koteloon.
• Asennuksen jälkeen aseta muovisuojus takaisin suojaamaan koskettimia ja juotettuja liitoksia.

Turvallisuushuomautus

• Liitin on suunniteltu matalajännitteisiin USB-sovelluksiin, joiden jännite on 5 V.
• Älä ylitä liittimen nimellissähkökuormaa.
• Suorita asennus kytkemättä virtalähdettä.
• Tuotetta ei ole tarkoitettu käytettäväksi ympäristöissä, joissa on liian suuri kosteus tai joissa ei ole riittävää suojaa mekaanisilta vaurioilta.
