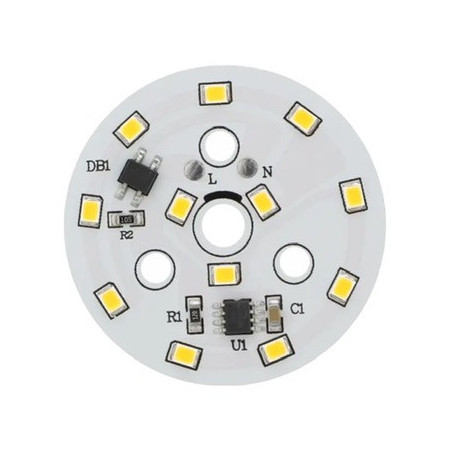

LED-modul rundt 7W, Ø50mm, 220-240V AC

Rundt LED-modul til direkte strømforsyning fra 220-240V AC. Det er beregnet til reparation og produktion af armaturer, hvor der kræves en kompakt lysenhed med printkort og bred strålevinkel. Modulet fås i farvetemperaturvarianter for varm og kold hvid.

Tekniske specifikationer

• Strømforbrug: 7 W
• Strømforsyning: 220-240V AC
• LED-type: SMD 2835
• Antal LED'er: 12
• Modulets ydre diameter: 50 mm
• Strålevinkel: 120–130°
• Lysstrøm: 530–600 lm
• Levetid: 10.000 timer
• Lysfarvemuligheder: varm hvid (3000-3500 K), kold hvid (6000-6500 K)

Funktioner og egenskaber

• Kompakt cirkulært design egnet til integration i armaturer med begrænset plads
• Direkte strømforsyning fra 220-240 V AC-net uden ekstern DC-kilde
• Bred strålevinkel egnet til områdebelysning
• SMD 2835 LED-enhed til generelle belysningsapplikationer

Ideel til

• Reparation og eftersyn af netværks-LED-armaturer
• Produktion af simple armaturer med direkte strømforsyning fra elnettet
• Loft- og væglamper med et cirkulært lysmodul
• Teknisk belysning og brugsbelysning i interiøret

Pakkens indhold

• 1× LED-modul rundt Ø50 mm
• Ledninger og klemrækker er ikke inkluderet i pakken.

Hvorfor vælge dette produkt?

• Klart definerede parametre for design og udskiftning af lysmoduler
• Mulighed for at vælge farvetemperatur i henhold til applikationens krav
• Standard LED-type (SMD 2835) og kompakt størrelse Ø50 mm
• Velegnet løsning til servicebrug og stykproduktion af armaturer

Installations- og betjeningsvejledning

• Modulet indeholder ingen ledninger eller en klemrække; ledningerne skal loddes direkte til LED-modulets printkort.
• Før lodning skal polariteten/markeringen af tilslutningspunkterne på printkortet kontrolleres, og der skal anvendes ledninger med passende isolering til netspændingen.
• Installer modulet på et egnet underlag med hensyn til varmeafledning; sørg for tilstrækkelig varmeisolering og ventilation i henhold til konstruktionen ved design af armaturet.
• Efter installationen skal den mekaniske fastgørelse, den elektriske isolering og trækaflastningen af forsyningsledningerne kontrolleres.
• Må kun anvendes i et lukket armatur eller i en struktur, der forhindrer utilsigtet kontakt med strømførende dele.

Sikkerhedsmeddelelse

• Modulet er designet til en strømforsyning på 220-240 V AC; dette er en farlig netspænding med risiko for elektrisk stød, forbrændinger eller brand.
• Udfør kun installation og service med strømmen afbrudt og efter at have verificeret, at der ikke er spænding på ledningerne.
• Vi anbefaler, at installation og tilslutning overlades til en person med passende elektriske kvalifikationer og kendskab til arbejde med netspænding.
• Brug ikke modulet uden for armaturet uden berøringsbeskyttelse; der kan være strømførende dele på printpladen.
• Brug korrekt værktøj og procedurer ved lodning; forkert lodning kan føre til overophedning af forbindelserne, kortslutninger eller løse ledninger.
• Sørg for tilstrækkelig isolationsafstand, mekanisk aflastning af ledningerne og beskyttelse mod vibrationer; en løs ledning kan forårsage kortslutning eller personskade.
• Installer ikke modulet i et miljø med vand eller høj luftfugtighed, medmindre hele armaturstrukturen er designet til de givne forhold.
• Modulet må ikke dækkes med varmeisoleringsmaterialer, og varmeafledningen må ikke begrænses; for høj temperatur forkorter levetiden og øger risikoen for fejl.
• Hvis printkortet, LED'en eller forsyningstilslutningerne er beskadiget, må modulet ikke anvendes yderligere, og det må ikke længere bruges.
