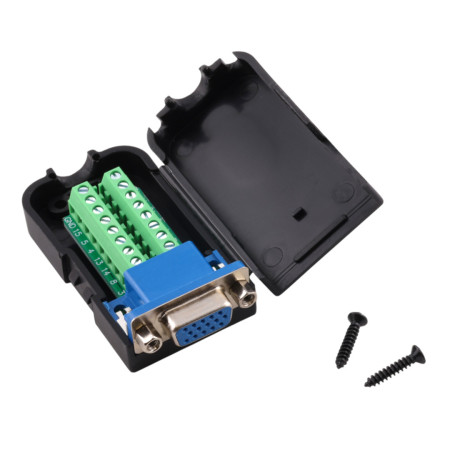

Konektor D-SUB DE15 (DB15) 3 řady, kabelový, samice s maticemi, šroubovací

Adaptér D-SUB DE15 (často označovaný jako VGA) umožňuje rychlé a přehledné vyvedení všech 15 signálů z konektoru DE15 samice na šroubovací svorkovnici. Je vhodný pro servisní účely, prototypování a zapojení kabeláže bez nutnosti pájení. Konstrukce obsahuje kovový konektor, plastový kryt z ABS a upevňovací matice pro pevnou montáž.

Technické specifikace

• Typ konektoru: D-SUB DE15 (VGA), samice
• Počet pinů: 15
• Uspořádání pinů: 3 řady
• Rozměry: 66 x 42 x 20 mm
• Rozteč mezi řadami pinů: 2,84 mm
• Horizontální rozteč pinů v řadě: 2,77 mm
• Připojení vodičů: šroubovací svorkovnice
• Materiál: kovový konektor + plastový kryt (ABS)
• Upevnění: integrované matice pro šrouby D-SUB

Funkce a vlastnosti

• Převod DE15 samice na svorkovnici pro individuální zapojení vodičů
• Šroubové svorky umožňují opakované zapojení bez pájení
• Plastový kryt chrání svorkovnici a zvyšuje mechanickou odolnost sestavy
• Možnost pevného uchycení do protikusu pomocí D-SUB matic
• Správné označení konektoru je D-SUB DE15; označení DB15 pro VGA se v praxi používá, ale není technicky přesné

Ideální pro

• Servis a diagnostiku zařízení s rozhraním DE15 (VGA)
• Prototypování a laboratorní zapojení signálů přes D-SUB
• Průmyslové aplikace, kde je požadováno šroubové připojení vodičů
• Rychlé připojení a testování kabeláže bez krimpování a pájení

Obsah balení

• D-SUB DE15 samice na svorkovnici s krytem

Proč zvolit tento produkt

• Jednoznačné vyvedení všech 15 kontaktů na svorky pro přehledné zapojení
• Mechanicky chráněné provedení v krytu z ABS
• Standardní DE15 rozhraní s možností pevného uchycení pomocí matic
• Vhodné řešení pro instalace, kde je prioritou servisovatelnost a rychlá změna zapojení

Pokyny k instalaci a provozu

• Před zapojením vodičů odpojte zařízení od napájení a ověřte zapojení podle Vaší dokumentace signálů.
• Dodržte správné přiřazení pinů DE15 k jednotlivým svorkám dle značení na svorkovnici.
• Vodiče odizolujte na odpovídající délku a svorky dotáhněte s citem, aby nedošlo k poškození vodiče nebo svorky.
• Po zapojení uzavřete kryt a zkontrolujte, zda žádný vodič není mechanicky namáhán.

Bezpečnostní upozornění

• Produkt je určen pro signálové a nízkonapěťové aplikace dle konkrétního zařízení; nepoužívejte jej pro přímé připojení síťového napětí.
• Neprovádějte zapojování pod napětím; hrozí poškození připojených zařízení.
