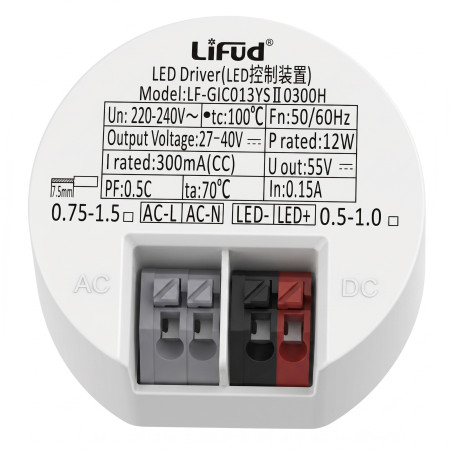

Strömförsörjning LiFud 12 W, 180-265VAC/24-42VDC, 300 mA

Det runda LED-drivdonet är en strömförsörjning för konstantströmsmatning av LED-armaturer med en utström på 300 mA. Det används för att omvandla nätets växelspänning till en likströmsutgång för LED-belastningar i intervallet DC 24-42 V. Det är avsett för fast installation i armaturer och belysningssystem där en separat strömförsörjningsmodul för LED krävs.

Tekniska specifikationer

• Produkttyp: LED-drivdon
• Effekt: 12 W
• Ingångsspänning: AC 180-265 V
• Ingångsfrekvens: 50/60 Hz
• Utgångsspänning: DC 24-42 V
• Utgångsström: 300 mA
• Tolerans för utgångsström: ±5 %
• Effektfaktor: PF ≥ 0,9
• Omgivningstemperatur (Ta): 45 °C
• Höljets temperatur (Tc): 85 °C
• Mått: diameter 42 mm, höjd 22 mm
• Utförande: runt hölje med anslutningskablar
• Ingångskablar: L, N
• Utgångskablar: LED+, LED-

Funktioner och egenskaper

• Omvandlar växelspänning från nätet till en likströmsutgång för LED.
• Utgången är märkt med polariteten LED+ och LED- för korrekt anslutning av LED-belastningen.
• Det runda höljet möjliggör montering i trånga utrymmen i armaturen.
• Anslutningen sker via utdragna kablar utan integrerad kopplingsplint.
• Höljet har monteringsfästen för mekanisk fastsättning.

Perfekt för

• LED-paneler med motsvarande elektriska parametrar.
• LED-taklampor med externt LED-drivdon.
• LED-downlights som drivs med 300 mA.
• Byte av ett skadat LED-drivdon med samma utström och motsvarande utgångsspänningsintervall.

Förpackningens innehåll

• 1× LED-drivdon

Varför du ska välja denna produkt

• Lämplig för LED-belastningar med en ström på 300 mA och en driftspänning på DC 24-42 V.
• Tydligt märkta in- och utgångskablar inklusive utgångspolaritet.
• Den kompakta runda designen är idealisk för installation i LED-armaturer.
• Parametrarna anges direkt på drivdonets hölje, vilket underlättar kontroll vid montering eller byte.

Installations- och driftanvisningar

• Före installation, kontrollera att utströmmen och utgångsspänningsintervallet stämmer överens med den anslutna LED-belastningen.
• Anslut ingångskablarna endast till motsvarande växelspänning från nätet.
• Anslut utgångskablarna till LED-belastningen med rätt polaritet (LED+ och LED-).
• Fäst drivdonet så att kablarna inte utsätts för mekanisk påfrestning.
• Installationen måste utföras av en person med lämplig elteknisk kvalifikation.

Säkerhetsföreskrifter

• Enheten arbetar med nätspänning och vid felaktig hantering finns risk för elstötar.
• Montering, demontering och anslutning får endast utföras när strömmen är frånkopplad.
• Anslut inte en LED-belastning med felaktig ström eller spänningsintervall.
• Felaktig anslutning av utgångspolariteten leder till funktionsfel eller skador på LED-belastningen.
• Använd inte drivdonet vid synliga skador på höljet, kablarna eller isoleringen.
• Säkerställ tillräckligt med utrymme för värmeavledning och överskrid inte de angivna temperaturvärdena för Ta och Tc.
