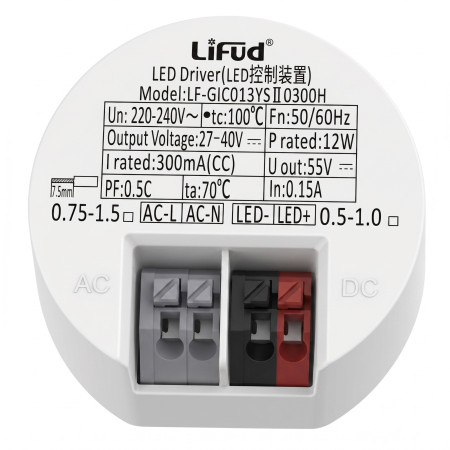

Virtalähde LiFud 12 W, 180-265VAC/24-42VDC, 300 mA

Pyöreä LED-ajuri on virtalähde, joka on suunniteltu LED-valaisimien vakiovirtasyöttöön 300 mA:n lähtövirralla. Sitä käytetään vaihtovirtajännitteen (AC) muuntamiseen tasavirtalähdöksi (DC) LED-kuormalle alueella 24-42 V. Se on tarkoitettu kiinteään asennukseen valaisimiin ja valaistusjärjestelmiin, joissa vaaditaan erillistä LED-virtalähdemoduulia.

Tekniset tiedot

• Tuotetyyppi: LED-ajuri
• Teho: 12 W
• Tulojännite: AC 180-265 V
• Tulotaajuus: 50/60 Hz
• Lähtöjännite: DC 24-42 V
• Lähtövirta: 300 mA
• Lähtövirran toleranssi: ±5 %
• Tehokerroin: PF ≥ 0,9
• Ympäristön käyttölämpötila Ta: 45 °C
• Kotelon lämpötila Tc: 85 °C
• Rungon mitat: halkaisija 42 mm, korkeus 22 mm
• Rakenne: pyöreä kotelo liitäntäjohtimilla
• Tulojohtimet: L, N
• Lähtöjohtimet: LED+, LED-

Ominaisuudet ja toiminnot

• Muuntaa verkkovirran vaihtojännitteen tasavirraksi LED-käyttöä varten.
• Lähdössä on napaisuusmerkinnät LED+ ja LED- LED-kuorman oikeaa liittämistä varten.
• Pyöreä kotelo mahdollistaa asennuksen valaisimen ahtaisiin tiloihin.
• Liitäntä on toteutettu valmiilla johtimilla ilman sisäänrakennettua liitinrimaa.
• Kotelossa on kiinnityskorvakkeet mekaanista asennusta varten.

Ihanteellinen käyttökohteisiin

• LED-paneelivalaisimet, joilla on vastaavat sähköiset parametrit.
• LED-kattovalaisimet, joissa on ulkoinen vakiovirta-ajuri.
• LED-alasvalot (downlight), jotka toimivat 300 mA:n virralla.
• Vioittuneen LED-ajurin vaihtamiseen, kun lähtövirta ja lähtöjännitealue ovat samat.

Pakkauksen sisältö

• 1× LED-ajuri

Miksi valita tämä tuote

• Soveltuu LED-kuormille, joiden virta on 300 mA ja käyttöjännite DC 24-42 V.
• Tulo- ja lähtöjohtimet sekä lähdön napaisuus on selkeästi merkitty.
• Kompakti pyöreä muotoilu sopii asennettavaksi LED-valaisimien sisään.
• Parametrit on merkitty suoraan ajurin runkoon, mikä helpottaa tarkistamista asennuksen tai vaihdon yhteydessä.

Asennus- ja käyttöohjeet

• Varmista ennen asennusta, että lähtövirta ja lähtöjännitealue vastaavat liitettävää LED-kuormaa.
• Kytke tulojohtimet vain asianmukaiseen vaihtovirtajännitteeseen.
• Kytke lähtöjohtimet LED-kuormaan noudattaen oikeaa napaisuutta (LED+ ja LED-).
• Kiinnitä ajuri siten, että johtimiin ei kohdistu mekaanista rasitusta.
• Asennuksen saa suorittaa vain henkilö, jolla on asianmukainen sähköalan pätevyys.

Turvallisuusvaroitukset

• Laite toimii verkkojännitteellä, ja virheellinen käsittely voi aiheuttaa sähköiskun vaaran.
• Suorita asennus, purkaminen ja kytkentä vain silloin, kun virta on katkaistu.
• Älä kytke LED-kuormaa, jonka virta- tai jännitealue on väärä.
• Lähdön väärä napaisuus aiheuttaa toimintahäiriön tai vaurioittaa LED-kuormaa.
• Älä käytä ajuria, jos sen kotelossa, johtimissa tai eristyksessä on näkyviä vaurioita.
• Varmista riittävä tila lämmön poistumiselle äläkä ylitä määritettyjä lämpötila-arvoja Ta ja Tc.
