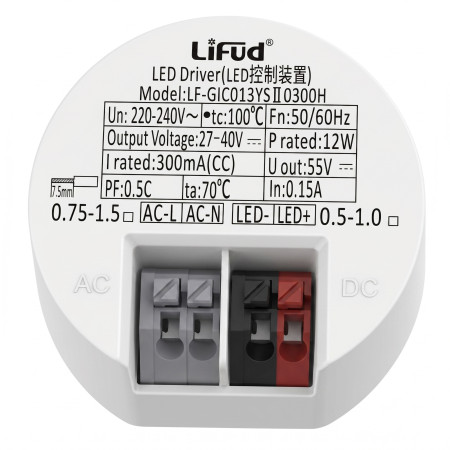

Napájací zdroj LiFud 12 W, 180-265VAC/24-42VDC, 300 mA

Okrúhly LED driver je napájací zdroj pre prúdové napájanie LED svietidiel s výstupným prúdom 300 mA. Slúži na prevod sieťového striedavého napätia na jednosmerný výstup pre LED záťaž v rozsahu DC 24-42 V. Je určený pre pevnú inštaláciu do svietidiel a svetelných zostáv, kde sa vyžaduje samostatný napájací modul pre LED.

Technické špecifikácie

• Typ produktu: LED driver
• Výkon: 12 W
• Vstupné napätie: AC 180-265 V
• Vstupná frekvencia: 50/60 Hz
• Výstupné napätie: DC 24-42 V
• Výstupný prúd: 300 mA
• Tolerancia výstupného prúdu: ±5 %
• Účinník: PF ≥ 0,9
• Pracovná teplota okolia Ta: 45 °C
• Teplota puzdra Tc: 85 °C
• Rozmery tela: priemer 42 mm, výška 22 mm
• Prevedenie: okrúhle puzdro s pripojovacími vodičmi
• Vstupné vodiče: L, N
• Výstupné vodiče: LED+, LED-

Funkcie a vlastnosti

• Prevádza striedavé sieťové napätie na jednosmerný prúdový výstup pre LED.
• Výstup je označený polaritou LED+ a LED- pre správne pripojenie LED záťaže.
• Okrúhle puzdro umožňuje montáž do priestorovo obmedzených častí svietidla.
• Pripojenie je riešené vyvedenými vodičmi bez integrovanej svorkovnice.
• Na puzdre sú montážne úchyty pre mechanické upevnenie.

Ideálne pre

• LED panelové svietidlá so zodpovedajúcimi elektrickými parametrami.
• LED stropné svietidlá s externým prúdovým driverom.
• LED downlight svietidlá napájané prúdom 300 mA.
• Výmenu poškodeného LED drivera s rovnakým výstupným prúdom a zodpovedajúcim rozsahom výstupného napätia.

Obsah balenia

• 1× LED driver

Prečo zvoliť tento produkt

• Zodpovedá použitiu pre LED záťaže s prúdom 300 mA a pracovným napätím DC 24-42 V.
• Má vyznačené vstupné a výstupné vodiče vrátane polarity výstupu.
• Kompaktné okrúhle prevedenie je vhodné pre inštaláciu do LED svietidiel.
• Parametre sú uvedené priamo na tele drivera, čo uľahčuje kontrolu pri montáži alebo výmene.

Pokyny k inštalácii a prevádzke

• Pred inštaláciou overte zhodu výstupného prúdu a rozsahu výstupného napätia s pripájanou LED záťažou.
• Vstupné vodiče pripojte iba na zodpovedajúce striedavé sieťové napätie.
• Výstupné vodiče pripojte k LED záťaži so správnou polaritou LED+ a LED-.
• Driver upevnite tak, aby neboli vodiče mechanicky namáhané.
• Inštaláciu musí vykonať osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.

Bezpečnostné upozornenia

• Zariadenie pracuje so sieťovým napätím a pri nesprávnej manipulácii hrozí úraz elektrickým prúdom.
• Montáž, demontáž a zapojenie vykonávajte iba pri odpojenom napájaní.
• Nepripájajte LED záťaž s nezodpovedajúcim prúdom alebo napäťovým rozsahom.
• Nesprávne zapojenie polarity výstupu spôsobí nefunkčnosť alebo poškodenie LED záťaže.
• Driver nepoužívajte pri viditeľnom poškodení puzdra, vodičov alebo izolácie.
• Zaistite dostatočný priestor pre odvod tepla a neprekračujte uvedené teplotné hodnoty Ta a Tc.
