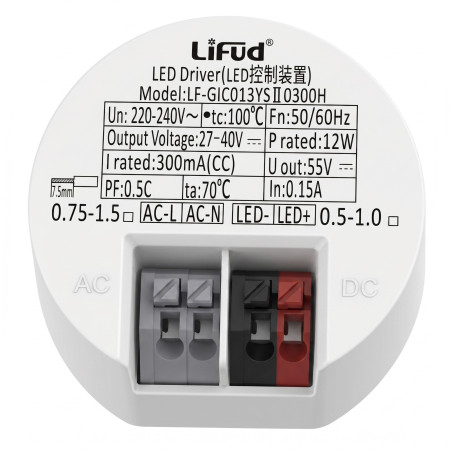

Napajanje LiFud 12 W, 180-265VAC/24-42VDC, 300 mA

Okrugli LED driver je napajanje za strujno napajanje LED svjetiljki s izlaznom strujom od 300 mA. Služi za pretvaranje mrežnog izmjeničnog napona u istosmjerni izlaz za LED opterećenje u rasponu od DC 24-42 V. Namijenjen je za fiksnu instalaciju u svjetiljke i rasvjetne sustave gdje je potreban zaseban modul napajanja za LED.

Tehničke specifikacije

• Vrsta proizvoda: LED driver
• Snaga: 12 W
• Ulazni napon: AC 180-265 V
• Ulazna frekvencija: 50/60 Hz
• Izlazni napon: DC 24-42 V
• Izlazna struja: 300 mA
• Tolerancija izlazne struje: ±5 %
• Faktor snage: PF ≥ 0,9
• Radna temperatura okoline Ta: 45 °C
• Temperatura kućišta Tc: 85 °C
• Dimenzije kućišta: promjer 42 mm, visina 22 mm
• Izvedba: okruglo kućište s priključnim žicama
• Ulazne žice: L, N
• Izlazne žice: LED+, LED-

Funkcije i značajke

• Pretvara izmjenični mrežni napon u istosmjerni strujni izlaz za LED.
• Izlaz je označen polaritetom LED+ i LED- za ispravno spajanje LED opterećenja.
• Okruglo kućište omogućuje ugradnju u prostorno ograničene dijelove svjetiljke.
• Spajanje se vrši pomoću izvedenih žica bez integrirane priključne letvice.
• Na kućištu se nalaze montažni nosači za mehaničko pričvršćivanje.

Idealno za

• LED panel svjetiljke s odgovarajućim električnim parametrima.
• LED stropne svjetiljke s vanjskim strujnim driverom.
• LED downlight svjetiljke napajane strujom od 300 mA.
• Zamjenu oštećenog LED drivera s identičnom izlaznom strujom i odgovarajućim rasponom izlaznog napona.

Sadržaj pakiranja

• 1× LED driver

Zašto odabrati ovaj proizvod

• Odgovara upotrebi za LED opterećenja sa strujom od 300 mA i radnim naponom DC 24-42 V.
• Ima označene ulazne i izlazne žice, uključujući polaritet izlaza.
• Kompaktna okrugla izvedba prikladna je za ugradnju u LED svjetiljke.
• Parametri su navedeni izravno na kućištu drivera, što olakšava provjeru tijekom montaže ili zamjene.

Upute za instalaciju i rad

• Prije instalacije provjerite podudarnost izlazne struje i raspona izlaznog napona s priključenim LED opterećenjem.
• Ulazne žice spojite samo na odgovarajući izmjenični mrežni napon.
• Izlazne žice spojite na LED opterećenje s ispravnim polaritetom LED+ i LED-.
• Driver pričvrstite tako da žice nisu mehanički opterećene.
• Instalaciju mora obaviti osoba s odgovarajućom elektrotehničkom kvalifikacijom.

Sigurnosna upozorenja

• Uređaj radi s mrežnim naponom i pri nepravilnom rukovanju postoji opasnost od strujnog udara.
• Montažu, demontažu i ožičenje izvodite samo kada je napajanje isključeno.
• Ne spajajte LED opterećenje s neodgovarajućom strujom ili rasponom napona.
• Neispravno spajanje polariteta izlaza uzrokovat će nefunkcionalnost ili oštećenje LED opterećenja.
• Ne koristite driver ako postoje vidljiva oštećenja kućišta, žica ili izolacije.
• Osigurajte dovoljno prostora za odvod topline i ne prekoračujte navedene temperaturne vrijednosti Ta i Tc.
